HET INSTRUMENTENco. VAN DONGGUAN YUYANG, LTD
De Goede Kwaliteitsfabrikant van China van het Testen Materiaal
Plaats van herkomst: | China |
Merknaam: | YUYANG |
Certificering: | ISO |
Modelnummer: | VLF |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | USD5000 |
Verpakking Details: | TRIPLEX GEVAL |
Levertijd: | 15 dagen |
Levering vermogen: | 100 sets per maand |
Trefwoord: | vlf hipot meetapparaat | Nominale spanning: | 30kv, 40kv, 50kv, 60kv, 80kv |
---|---|---|---|
Uitgangsfrequentie: | 0.1Hz, 0.05Hz, 0.02Hz | Metingsnauwkeurigheid: | 2.5% |
Input: | 220 Volts AC, 50/60 Herz, enige fase van ± 10% | Garantie: | 1 jaar |
Hoog licht: | elektro het testen hulpmiddelen,elektrotestuitrusting |

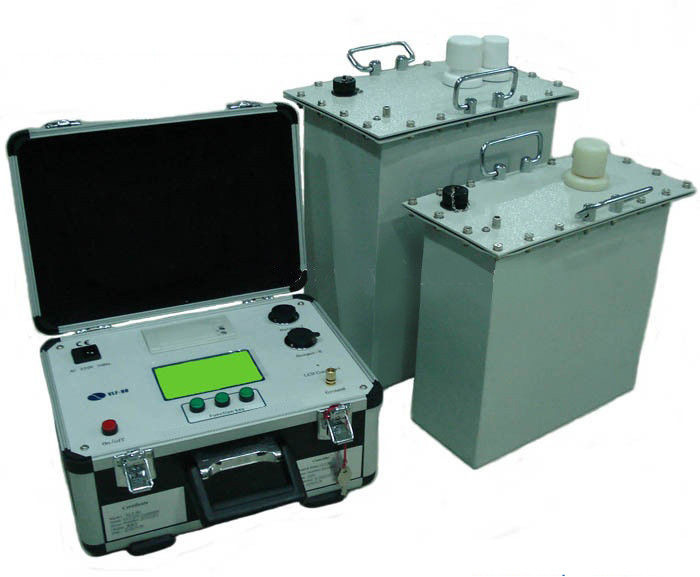

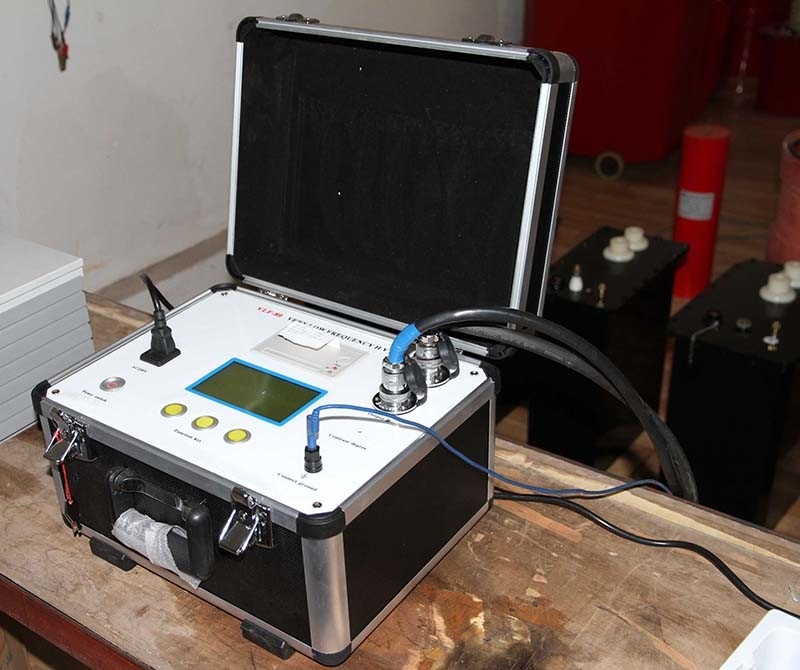

Elektrokabelvlf Hipot Meetapparaat zeer Met lage frekwentie
I. inleiding:
VLF Hipot het Meetapparaat wordt ontworpen en vervaardigd voor elektromateriaal zeer met lage frekwentie weersta voltagetest.
Zeer met lage frekwentie weersta voltagetest is hoofdzakelijk een alternatief van machtsfrequentie weerstaan voltagetest. Het is veel kleiner, lichter en draagbaar dan de machtsfrequentie voltagemeetapparaat weerstaat.
Men bewijst internationaal dat 0.1Hz ultra-low frequentie voltagetest weerstaat machtsfrequentie kan vervangen weerstaat voltagetest.
Het elektrokabelvlf meetapparaat kan voor 10kV, 35kV, thermische de machtsmachine van 300MW, 10kV, 35kV-machtstransformator en ander elektromateriaal worden toegepast
II. functies
1. Het gemakkelijkst om volledig automatische microcontroller te gebruiken
2. Ingebouwde printer
3. De ware output van de sinusgolf
4. Vertoning in real time van daadwerkelijke outputgolfvorm
5. Ergonomisch, geleid menu, grote backlit LCD
6. Opslag van testresultaten voor recentere herwinning en druk.
7. Over beschermd voltage en stroom
8. Veranderlijke frequentie 0.1Hz, 0.05Hz, 0,02 Herz
9. Gegevens van stroom, voltage en golfvorm die direct aan HV-kant wordt bemonsterd.
10. AC het testen degradeert geen goede kabelisolatie
11. De schadelijke ruimtelasten worden niet ingespoten in de kabelisolatie
12. Geen reizende golven worden geproduceerd tijdens het testen
13. Ruw en betrouwbaar ontwerp minder naar voren gebogen aan mislukking van tijdelijke werkkrachten
III. specificaties:
1. Maximum voltageoutput: verwijs naar het volgende van lijst;
2. Outputfrequentie: 0.1Hz, 0.05Hz, 0.02Hz;
3. Metingsnauwkeurigheid: 2.5%;
4. Positieve en negatieve voltage piekfouten < 2="">
5. De vormvervorming van de voltagegolf:<3>
6. De metingsfout van de isolatieweerstand:<2>
7. Fout van de lekkage de huidige meting:<2>
8. Voeding: AC220V ± 10%, 50Hz/60Hz;
9. Milieutemperatuur: 0~50°C;
10. Vochtigheid: ≤85%RH;
Model | Nominale spanning/stroom |
Last Capaciteit |
Machtszekering | Productstructuur en Gewicht |
30 |
30kV/20mA (Piek) |
0.1Hz, ≤0.5ΜF~1.1ΜF | 5A |
Controlemechanisme: 4kg Spanningsverhoger: 25kg |
0.05Hz, ≤0.5ΜF~2.2ΜF | ||||
0.02Hz, ≤0.5ΜF~5.5ΜF | ||||
50 |
50kV/30mA (Piek) |
0.1Hz, ≤0.5ΜF~1.1ΜF | 7A |
Controlemechanisme: 4kg Spanningsverhoger: 50kg |
0.05Hz, ≤0.5ΜF~2.2ΜF | ||||
0.02Hz, ≤0.5ΜF~5.5ΜF | ||||
60 |
60kV/30mA (Piek) |
0.1Hz, ≤0.5µF | 9A |
Controlemechanisme: 4kg Hulprang 1 (30kV): 25kg Hulprang 2 (30kV): 25kg |
0.05Hz, ≤0.5ΜF~1ΜF | ||||
0.02Hz, ≤0.5ΜF~2.5ΜF | ||||
80 |
80kV/30mA (Piek) |
0.1Hz, ≤0.5µF | 12A |
Controlemechanisme: 4kg Hulprang 1 (30kV): 25kg Hulprang 2 (50kV): 50kg |
0.05Hz, ≤0.5ΜF~1ΜF | ||||
0.02Hz, ≤0.5ΜF~2.5ΜF |
IV. eigenschappen:
De gegevens van stroom, voltage en golfvorm kunnen direct aan hoogspanningskant worden bemonsterd, zodat zijn de gegevens echt en nauwkeurig;
Overvoltagebescherming: Als de output de vastgestelde grens van voltage overschrijdt, zal het hipotmeetapparaat sluiten om te beschermen; de aandrijvingstijd is minder dan 15ms;
Te sterke intensiteitbescherming: het is high-low voltage dubbele bescherming in het ontwerp, kan de nauwkeurige afsluiten bescherming volgens de vastgestelde waarde aan hoogspanningskant worden gemaakt; Als de stroom aan laag voltagekant de geschatte stroom overschrijdt, zal het instrument afsluiten bescherming nemen, is de aandrijvingstijd allebei minder dan 15ms;
Een beschermende weerstand van de hoogspanningsoutput wordt verstrekt in het lichaam van de voltageverhoging in het ontwerp en dit elimineert de behoefte van extra beschermende buiten verbonden weerstand;
Als resultaat van hoog en laag negatief voltageclosed-loop koppel controlekring, de output zonder capacitief stijgingseffect terug;
Het controledeel met hoog voltage keurt de innovatieve lichte eenheid van de controlehv omschakeling goed, is de controle nauwkeurig, veilig en betrouwbaar;
Met de kleurrijke controle van de mens-machine interfaceaanraking plus besturingssysteem van de controles het modulaire software, is deze vlf testreeks nauwkeurig en intuïtief;
Multifunctioneel: de testmachine zeer met lage frekwentie kan maatregelen testte gelijktijdig de capacitieve weerstand van objecten, isolatieweerstand, lekkagestroom, en AC weerstaat voltagetest;
Contactpersoon: Seline Yu
Tel.: +86-13825728643
