Gebundeld de Testmateriaal van de Kabelbrandbaarheid, de Kamer van de de Brandbaarheidstest van CEI 60332-3-10

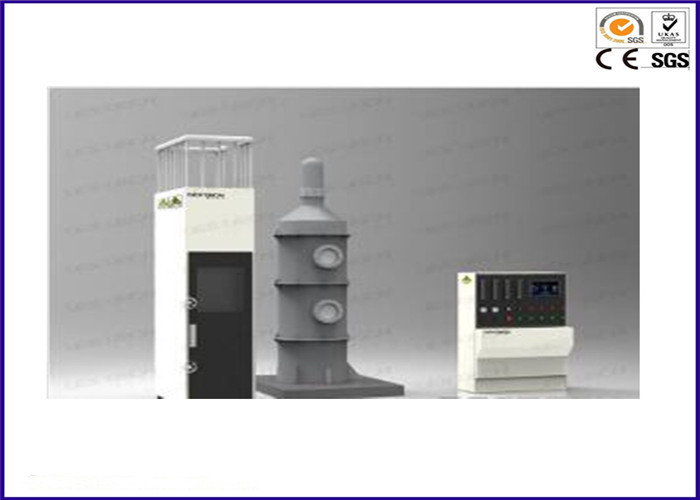

PLC het Controle Gebundelde Meetapparaat van de Kabel Verticale Brandbaarheid met CEI 60332-3-10

Producten:

De gebundelde Kabel Verticale Vlam Uitgespreide het Testen Machine is ontworpen overeenstemming met de relevante bepalingen van UL1685, GB18380.3-norm over draad en kabel het branden testvereisten. En kom CEI 60332-3-10, CEI 60332-3-21 ~ 25 van KS C (een ~ Klasse D) samen normen.
De gebundelde Kabel het Verticale Vlam Uitgespreide Meetapparaat een materiaal dat gebruikte om de verticale installatie van een gebundelde kabel of optische kabel te testen om vlam het verticale uitspreiden in de gespecificeerde omstandigheden te onderdrukken, de benodigde apparatuur voor machtskabels, controlekabels en de bundel van de vezel optische kabel het branden test is is. Bovendien als de meetapparaatbrander van 20 graden aanpast, kan het de testnormen door van IEEE worden bereikt 383 (IEEE 1202). Dit meetapparaat kan met het instrument van de hitteversie worden uitgerust vormt haven, met gas kan de analysator de thermische machtswaarden zoals HRR (het tarief van de hitteversie) etc. meten, SPR (het tarief van de rookgeneratie).


De Ervaring van de gebruiker:

1, Dit meetapparaat ontworpen met hoge intelligentie en gemakkelijk te werken;
2, met professioneel industrieel ontwerp, mooie verschijning en redelijke lay-out;
3, Dit materiaal zijn precisie, veiligheid, en stabiliteit;
4, met het systeem van de microcomputercontrole, intelligent testend proces, geen behoefte aan manueel tijd.
5, het orrosion-Bestand kabinet van de roestvrij staaltest;

Normen:

UL1685, CEI 60332-3-10, EN 50399

Hoofdlijnen:

1, de afmeting van de doos van de roestvrij staaltest is 1,000±100 (W) x2,000±100 (D) x4,000±100 (H) mm. De binnenlandse oppervlakte van het geval is hoger dan de grond, en de achtergevel omvat met isolatiemateriaal;
2, Uitgerust met een roestvrij staalladder, overeenkomstig de vereisten van GB/T18380.31;
3, 2 extra steekproefhouder;
4, Ladders worden gemaakt van roestvrij staal, corrosiebestendig en gemakkelijk schoon te maken;
5, in het lagere deel van het kabinet, is er een luchtinham die de afmeting 800±20 (W) ×400±10 (D), bij de positie van 150+10mm in de voorzijde van de doos is.
6, Er opgezet een dia worden 2mm k-type thermokoppels binnen van de testdoos;
7, de luchtstroom binnen van de verbrandingsoven kunnen stabiel bij (5000 ± 500) L/min. worden gecontroleerd.

Verbrandingssystemen:

1, de brander: Riemtype de grootte van het propaangasfornuis van 257mm × 4.5mm, en het openen van een totaal van 242 gaten, die in 3 lijnen van 81,80,81 schikten, de diameter van het gat is

1.35mm, de afstand tussen de gaten is 3,2 mm;
2, Uitgerust met high-precision kogelklep om het gas weg te controleren;
3, Twee debietmeters: van het luchtdebietmeter en gas debietmeter en controleklep;
4, worden de voorzijde van het verbrandingsmeetapparaat voorzien van een buis van het vlameinde om het propaangas te verhinderen aan te maken, daardoor verzekerend de maximumveiligheid van de steekproef.
5, Verbrandingshoek: horizontaal; automatisch ontstekingsapparaat; (20 graden regelbaar is facultatief).
6, de brander kunnen het gas en luchtcompensatieproces door computerprogramma automatisch compenseren, terwijl vele traditionele systemen deze invloed hebben veronachtzaamd.

Controlesystemen:

1, PLC met het grote systeem van de touch screencontrole;
2, Dit meetapparaat kunnen automatische ontsteking en automatische timing, timingswaaier van 999min en precisie 1s;
3, Experimentele gegevens zijn automatisch opgeslagen, vrij onderzoek;
4, met 40 minuten en 1 uur de functie van de timingsherinnering;
5, worden de specimenonderstellen opgeheven door elektrische kraan.

Apparatenparameters:

1, de grootte van de testdoos is 1,000±100 (W) x2,000±100 (D) x4,000±100 (H) mm;
2, de anemometernauwkeurigheid zijn 0.1m/s;
3, de lucht bronanemometerwaaier zijn 8000L/min; de afzetwinden is (5000 ± 500) L/min. kunnen worden aangepast;
4, Gas: 95% zuiverheid van technisch rangpropaan (klant);
5, de gasdatatransportbesturing: Onder 100kpa, 20 voorwaarden ºC;
6, de levering van het verbrandingsgas: Propaan (of LPG).

Specificatie:
