Hoogprecisie elektrische proefsets met drie-assig reizen mm 200*100

Productbeschrijving:

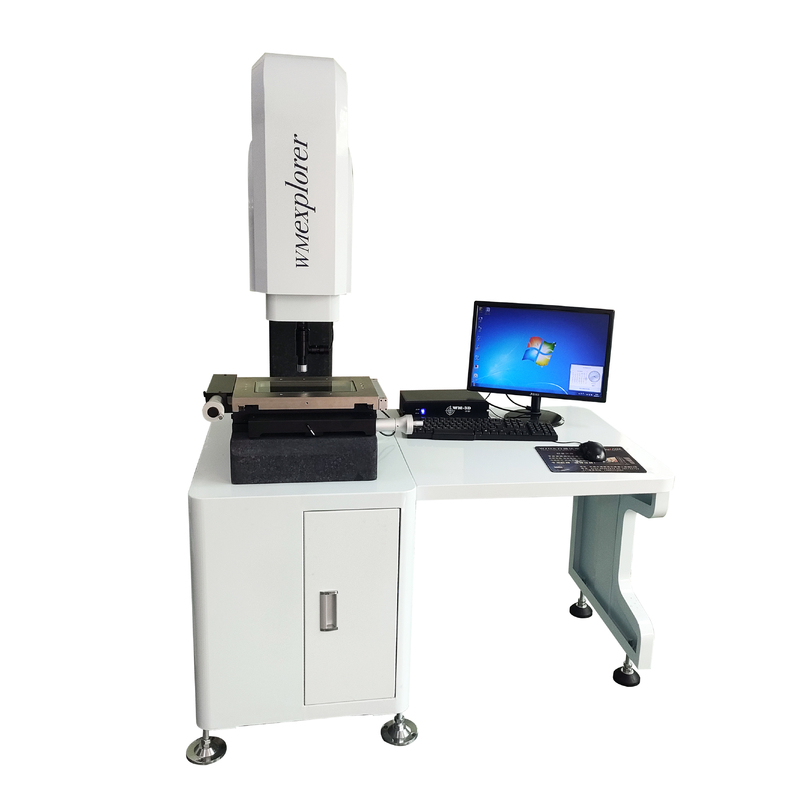

Optisch beeldmetingsinstrument is een meetinstrument met een hoge precisie, hoge efficiëntie en hoge betrouwbaarheid dat optische, mechanische,elektronische en computerbeeldverwerkingstechnologieënHet gebruikt een optisch versterkingssysteem om het gemeten object te vergroten en vervolgens verzamelt een CCD-camerasysteem de beeldkenmerken en stuurt deze naar een computer voor analyse.Dit instrument wordt hoofdzakelijk gebruikt voor het detecteren van de grootte, hoek en positie van complexe precisieonderdelen en het maken van kwaliteitscontrole en microscopische inspectie.

De belangrijkste kenmerken van het optisch beeldmetingsinstrument zijn: hoge precisie, snelle detectie, gemakkelijk te bedienen en een brede toepassing in verschillende industrieën.Met geavanceerde optische en elektronische technologieënDe geautomatiseerde beeldkenmerkenidentificatie en -verwerking is in staat een snelle detectie te bereiken.De gebruiksvriendelijke bedieningsinterface en automatiseringsfuncties maken het meten eenvoudiger en snellerOptische beeldmeting instrument wordt veel gebruikt in de elektronica, machines, malen, automotive en andere industrieën voor precisie onderdeel detectie.Het is een belangrijk meetinstrument in de moderne productie die bijdraagt tot het verbeteren van de productkwaliteit en de productie-efficiëntie.

Kenmerken:

Optische beeldmetingen hebben verschillende voordelen: ze kunnen bijvoorbeeld complexe onderdelen detecteren, zoals bochten, oppervlakken en gaten,en het is zelfs mogelijk om meerdere componenten tegelijkertijd te metenBovendien zijn ze zeer geautomatiseerd en bieden ze niet-contact metingen, waardoor het object beschermd kan worden en consequente fouten van contact kunnen worden voorkomen.dankzij het gebruik van een computerDeze instrumenten kunnen beeldfuncties automatisch identificeren en verwerken, waardoor de snelheid en nauwkeurigheid van de meting toeneemt.Dit betekent dat ze lang betrouwbaar kunnen werken..

Technische parameters:

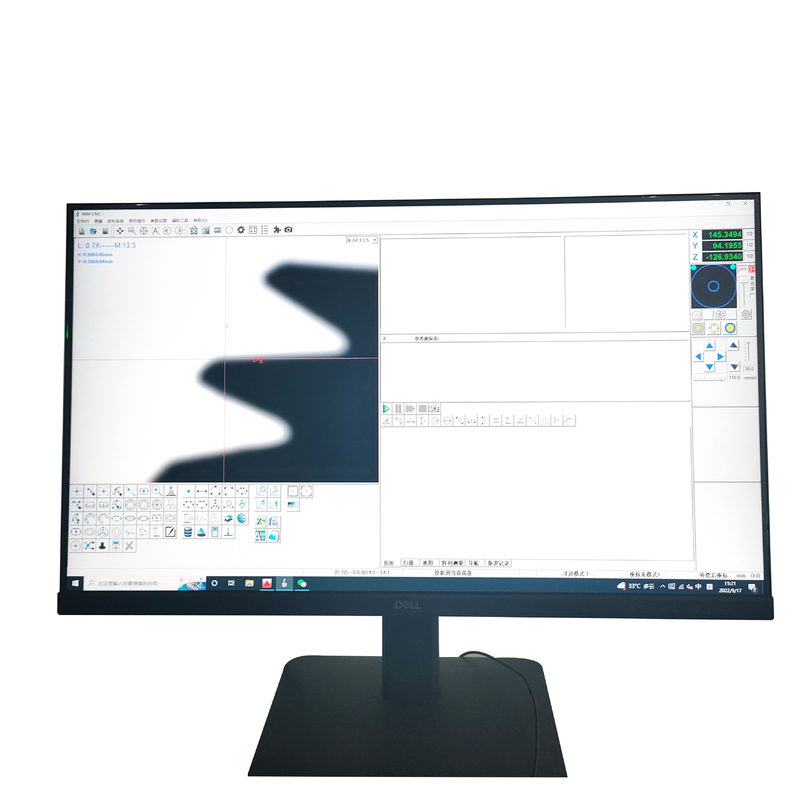

De XYZ-as kan respectievelijk 200 mm, 100 mm en 200 (voor scherpstelling) reizen, met een meetnauwkeurigheid van 3+L/200 um en een resolutie van 0,001 mm.Het draaikrachtbereik van het scherm is 0° tot 360° met een resolutie van 1 ́ of 0.01°. Er zijn meerdere vergrotingsmogelijkheden (10X, 20X, 50X en 100X) en objectenbeelden (Ø30, Ø15, Ø6 en Ø3) beschikbaar, samen met de overeenkomstige werkafstanden (77.7Ik ben 44.3De maximale werkstukhoogte van alle assen bedraagt 90 mm. Het DP-100 multifunctioneel gegevensverwerkingssysteem, dat in het Engels wordt weergegeven, kan worden gebruikt om punt, lijn, cirkel,hoek en afstand.

De verlichting wordt geleverd door een halogeenlamp van 24 V/150 W, met een vermogen van 110 V/220 V ((AC) en 50/60 Hz en een totaalvermogen van 400 W.De machine werkt met koude luchtkoeling en heeft een afmeting van 1750*920*1700 mm en een gewicht van 170 kg..

Toepassingen:

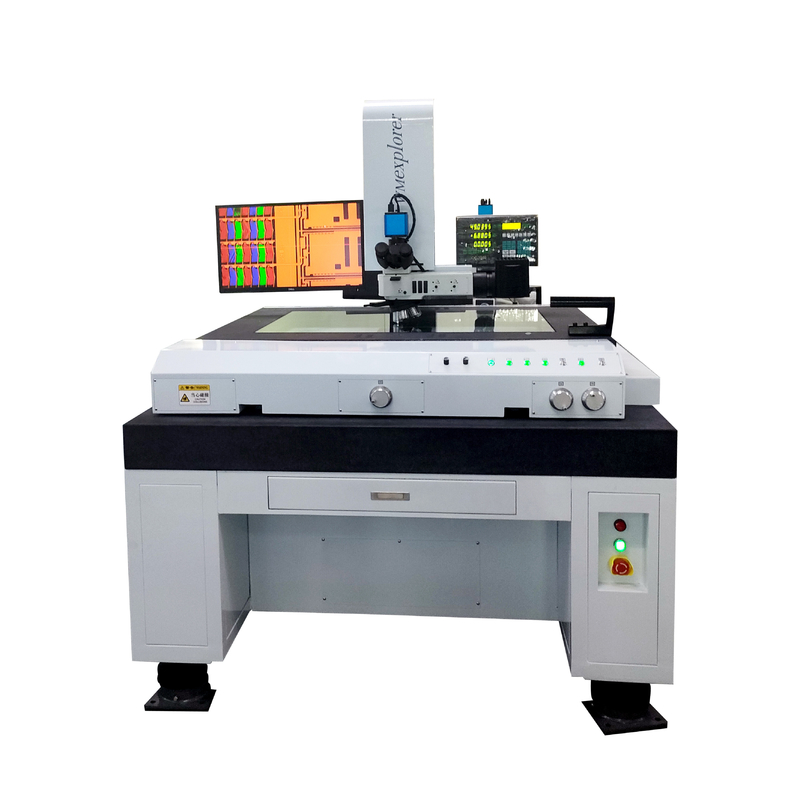

De YYM-2010 elektrische testset van YUYANG is een hoogwaardige profielprojector en beeldmetingsinstrument.en is ontwikkeld om aan de behoeften van nauwkeurige metingen in de productieomgeving te voldoenIn vergelijking met andere gewone profielprojectoren heeft het een groter meetbereik en een hogere nauwkeurigheid.

De YYM-2010 elektrische testset is gemaakt van hoogwaardige materialen van DONGGUAN. De afmeting is 500*700*1100mm en het gewicht is 170kg. Het heeft een verstelbaar vergrootingsbereik van 0,7x~4.5x en WD van 95 mmHet oppervlaktelicht en het overbrengingslicht worden geleid door LED's en de helderheid is verstelbaar.

De YYM-2010 elektrische testset wordt veel gebruikt in een verscheidenheid aan industrieën, zoals automotive, luchtvaart, medische, elektronica, enz.Het is een ideaal instrument voor het meten van de profielen van complexe onderdelen en componentenDe uitstekende nauwkeurigheid en stabiliteit maken het de voorkeur voor nauwkeurige beeldmetingen.

Ondersteuning en diensten:

Wij bieden technische ondersteuning en diensten voor onze elektrische test set product.We kunnen klanten helpen bij het oplossen van eventuele problemen met het product.We geven ook regelmatig updates om ervoor te zorgen dat het product optimaal werkt.

Verpakking en verzending:

De elektrische testset moet in een stevige kartonnen doos worden verpakt, waarbij ervoor moet worden gezorgd dat alle onderdelen op hun plaats zijn bevestigd en dat geen van de onderdelen zich vrij in de doos kan bewegen.

Vervolgens moet de doos worden verzegeld met verpakkingsband. Het verzendetiket moet veilig op het pakket worden aangebracht. Zorg ervoor dat het adres van de klant en alle andere nodige informatie worden vermeld.

Het pakket moet via een betrouwbare koeriersdienst worden verzonden, zoals FedEx, UPS of USPS.
