Productdetails:
Plaats van herkomst: China
Merknaam: YUYANG
Certificering: BS 476 (20-23) – BS EN 1363 (1-2) – BS EN 1364 (1) – BS EN 1365 (1) BS EN 1366 (1-3) - BS EN 1634-1 – ASTM E 119 – ASTM E 814 - UL10 (B-C) - UL 263 – UL 1709 - UL10 (B-C) – UL 1479 – UL 2079 -- ISO 834 (1, 4, 8) - ISO 3008 – ISO 3009
Modelnummer: YY106
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 set
Prijs: Negotiation
Verpakking Details: Triplex vak
Levertijd: 35~40 het werkdagen
Betalingscondities: T / T, L / C, Western Union
Levering vermogen: 2 reeksen per kwart
Contact
Gedetailleerde productomschrijving
macht: Elektronische Naam van het product: Brand het Testen Materiaal
Modelnummer: Verticale de Testoven van de Brandweerstand Gebruik: De test van de brandweerstand voor bouwproducten
ASTM-Normen: ASTM EURO 119 – ASTM EURO 814 De ENGELSE Normen van BS: BS 476 (20-23) – EN 1363 VAN BS (1-2) – EN 1364 (1) – EN 1365 (1) EN 1366 VAN BS VAN BS (1-3) - EN 1
UL normen: UL10 (BC) - UL 263 – UL 1709 - UL10 (BC) – UL 1479 – UL 2079 ISO-Normen: ISO 834 (1, 4, 8) - ISO 3008 – ISO 3009
Hoog licht:

het materiaal van de vlamtest

,

De Apparaten van de brandbaarheidstest





ASTM E119 ISO 834 de Weerstandsbrandbaarheid van de Grote Schaal Verticaal Brand het Testen Materiaal





ALGEMENE BESCHRIJVING

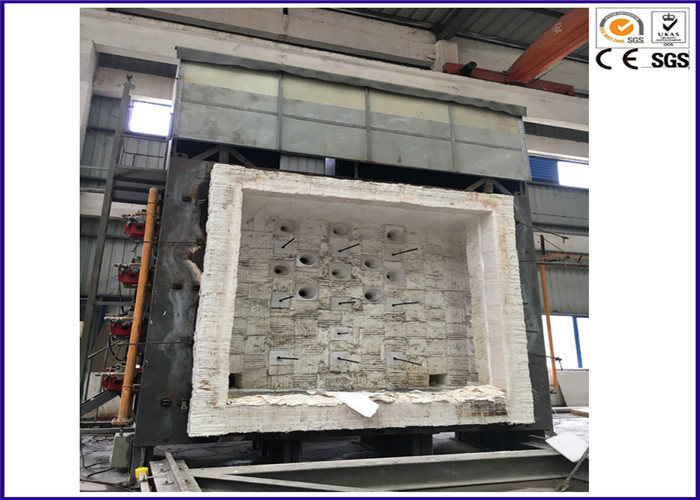

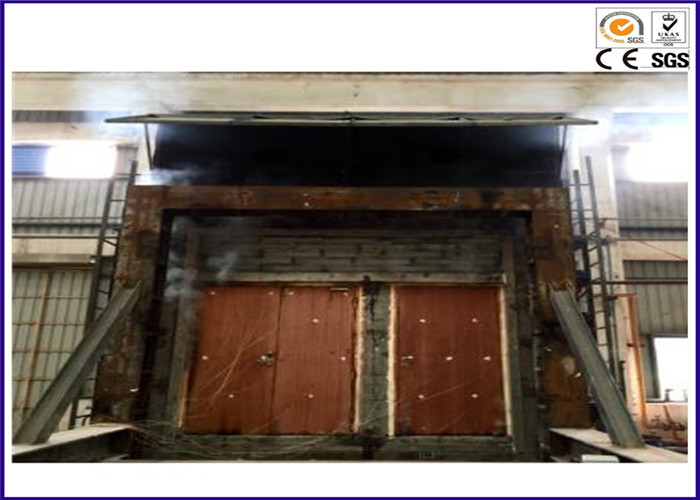

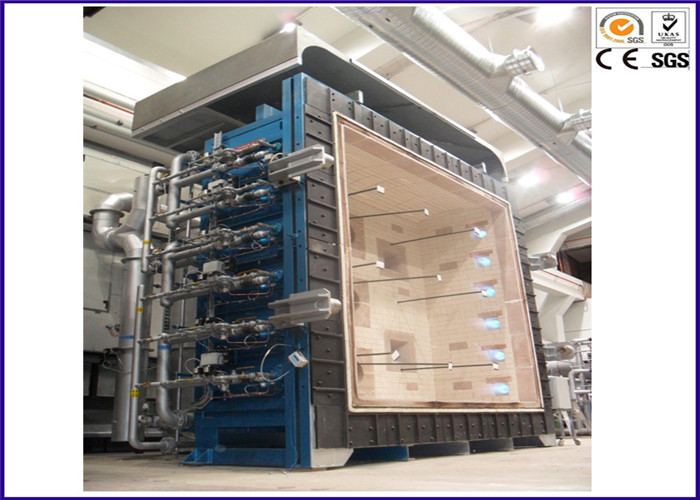

Volledig - Oven van de de Weerstandstest van de schaal is de Verticale die Brand wordt ontworpen om vloeibare of gasachtige brandstoffen aan te wenden en geschikt voor het verwarmen van verticaal die elementen op één gezicht scheiden

De ovenvoeringen bestaan uit vuurvaste materialen met dichtheid van minder dan 1000 kg/m3and deze meer dan 70% van de intern blootgestelde oppervlakte van de oven vormen.

De oven is op bestelling gemaakt om de voorwaarden van de brandblootstelling met betrekking tot thermische blootstelling en druk te voldoen aan de vereisten van CEN, van ISO en IMO normen te verstrekken en.



De minimum interne kamerdimensie meet 4000 mm breed x 3000 mm hoog diep x 1000 mm.

Dit hoogtepunt - de oven van de de weerstandstest van de schaalbrand zal bij de fabriek in modulaire eenheden worden gebouwd en zal verscheept worden in 40ft HC containers. Voor aankomst, zullen de modulaire eenheden op een sterke die stichting worden geassembleerd door de klant wordt voorbereid.





Het Omhulsel van het ovenstaal



Het ovenomhulsel zal van structureel die staalsecties en platen worden gemaakt voor robuust gebruik worden ontworpen. De staalplaten worden versterkt met staal c-Kanalen, I-Stralen en staalsecties om zich tegen structurele vervorming te verzetten toe te schrijven aan hitte, vooral aan gebieden waar de gaten op het omhulsel voor branders, thermokoppels, druksondes worden verstrekt, die havens bekijken.

De gietijzerplaten worden vastgebout aan het voor buitengezicht van de oven om een sterke oppervlakte te verstrekken om het de terughoudendheidskader van het testspecimen op te zetten.

Vier reeksen zelfsluitende rolklemmen zijn geïnstalleerd om het de terughoudendheidskader van het testspecimen toe te staan om veilig op de voorzijde van de oven te houden.





Ovenisolatie



De oven vuurvaste voering wordt samengesteld van isoleren firebricks geschat bij 1430°C met een dichtheid van 900 kg/m3 op het hete gezicht en gesteund door houtvezelplaatisolatie op het koude gezicht. Bij een temperatuur van 1200 °C, zal de temperatuur van het oven buitenomhulsel niet hoger dan 75 °C, twee uren in de brandtest zijn.

De geprefabriceerde die blokken op hoge temperatuur van vuurvaste castable met versterkte vezels worden gemaakt geschat bij 1600 °C zullen langs de perimeter die van de oven worden geïnstalleerd een beschermende oppervlakte openen te verstrekken om constante schuring van het kader van het testspecimen te weerstaan dat op de oven wordt opgezet.



Vier reeksen van het bekijken van havens zullen bij de oven achtermuur worden geplaatst om exploitanten toe te staan om een volledige mening van het testspecimen tijdens de brandtest te hebben. De het bekijken havenassemblage wordt gemaakt van de duidelijke plaat van het kwartsglas, met een luchtgekoelde bijlage gehuisvest en geïsoleerd om hitteverlies te verhinderen.

Ovenuitlaat het openen en de rookgasafzet die de demper bevatten zullen met de lage thermische isolatie van de massa ceramische vezel met een dichtheid van 128 kg/m3 worden gevoerd.

Alle vuurvaste die materialen voor de oven worden gebruikt zullen het cyclische verwarmen en het koelen kunnen weerstaan



Het schilderen



Het buitenovenomhulsel zal met zilveren kleurenverf worden geschilderd op hoge temperatuur.



Het Systeem van de drukcontrole



Drie gemotoriseerde hittebestendige staaldempers zullen in de uittrekselverwarmingspijp worden gebouwd om algemene controle van de druk binnen de ovenkamer toe te laten. De regelbare uittrekselhavens zullen ook verstrekt worden om het extractietarief toe te laten om bij verschillende posities binnen de ovenkamer worden gevarieerd. De gemotoriseerde staaldempers zullen voor aanpassing van de aangewezen controlekamer via het de Gegevensbeheersysteem van de Brandtest geschikt zijn.



Verbrandingssysteem



Twaalf vooraf gemengde LPG/het Natuurlijke Gasfornuis zullen worden geleverd waarin, 6 eenheden op de linkerkant van de ovenmuur zullen worden geïnstalleerd die 3 meter x 1,3 meter en andere 6 aan de rechtse kant meten.



Het verbrandingsmateriaal zal bestaan uit:



12 – Gaspijp die Branders mengen

12 – de Controlekleppen van het Luchtsaldo

12 – de Controlekleppen van het Gassaldo

12 – Proefgasregelgevers

12 – Gas Afgesloten Kleppen aan branders

12 – de volledig automatische Controle van de Gasfornuisveiligheid

12 – Ontsteking, transformator en kabel

12 – Ultraviolette scanner

12 – Flexibele Luchtpijpen

12 – Flexibele Gaspijpen

12 – HandluchtVleugelkleppen

3 – Hoofdgas Afgesloten Kleppen

6 – Gasdrukschakelaars met schakelaars

30 – Gasmanometers

3 -- Micro- van het luchtgas verhouding Kleppen

3 -- De Ventilator van de verbrandingslucht

3 -- Hoofdgasfilter

3 -- Hoofdgasregelgever



De branders zullen voor gebruik met Natuurlijk of Vloeibaar Petroleumgas geschikt zijn (om door klant op het tijdstip van orde worden bevestigd)

Alle branders zullen met standaardveiligheidseigenschappen, met inbegrip van hierboven gedetailleerd die worden uitgerust, en zullen naleven de lokale verordeningen van de gasveiligheid.

De branderblokken zullen van castable materiaal worden vervaardigd nominaal bestaand 80%-uit alumina en zullen kunnen de regelmatige thermische schok weerstaan verbonden aan het uitvoeren van dit type van test.



Gas en Luchtdistributiesysteem



Drie lucht blazende ventilators zullen worden verstrekt om lucht te leveren aan het systeem van de ovenverbranding en de ovenatmosfeer te oxyderen om aan het standaardvereiste van de brandtest betreffende minimumzuurstofniveau te voldoen.

De ventilators zullen van het verbrandingscontrolebord in de ovencontrolekamer worden in werking gesteld.

Al onderling verbindende luchtbuisleidingen zullen in de fabriek voor gemak worden geprefabriceerd om te behandelen en zullen verbonden worden op plaats. De ventilators zullen van het isoleren van dempers worden voorzien.



Voorafgaand aan vervaardiging, zal het verpletteren van al het interne gas door buizen leiden met verbinding aan de belangrijkste gas afgesloten klep met de klant worden besproken om de lay-out van het laboratoriumgebouw aan te passen. De belangrijkste afgesloten klep zal met het systeem van de gaslevering worden geleverd en worden verbonden.

Het gas en luchtdistributiesysteem zal aan alle veiligheidsvoorschriften in het land voldoen. Al gas en lucht het door buizen leiden zal in internationaal goedgekeurde identificatiekleuren worden geschilderd.



Extractiesysteem en Schoorsteen



Een extractiesysteem zal worden verstrekt en een van de uittrekselventilator en verwarmingspijp leiding omvatten om het evacuatietarief hete verbrandingsgassen van de oven aan de schoorsteen tijdens een test te controleren.

De extractieventilator zal van de controlekamer, van een schakelaar worden geactiveerd die op automatische of handverrichtingswijze kan worden geplaatst.

Al uitlaatgas leiding tussen de uittrekselventilator en de oven zal van geprefabriceerde staalsecties worden geconstrueerd en zal geassembleerd worden op plaats. De leiding zal worden geïsoleerd om regelmatige verwarmende en koelcycli te weerstaan typisch van het type van partijvuren, de tests van de brandweerstand. Het buitenoppervlak van de leiding zal met verf op hoge temperatuur voor bescherming tegen corrosie worden geschilderd.



Een ontwerpinductor zal worden geleverd om de uitlaatgassen te verdunnen om de temperatuur van de gassen te verminderen die in de uittrekselventilator tot onderstaand overgaan dat van de werkende temperatuur van de ventilator. Dit lage temperatuuruitlaatgas zal dan geëvacueerd in de schoorsteen.

Een schoorsteen die een interne diameter van 950mm en een minimumhoogte van 3 meter boven het hoogste punt van het dak hebben kan worden geleverd, indien gevraagd door de klant, of wij kunnen de tekeningen aan de klant leveren om hem om dit te construeren zelf op plaats toe te laten. Deze schoorsteen zal van vloeistaal worden gemaakt. Ontworpen free-standing om te zijn, moet de klant een stichting voorbereiden die voor ten val brengen wegens windlading en grondregeling is ontworpen. Om het schroeien of verwonding aan laboratoriumpersoneel te verhinderen, zal de schoorsteen tot 3 meter worden geïsoleerd hoogte.

Het citaat voor het ontwerp en de vervaardiging van de schoorsteen en de leiding kunnen worden verstrekt zodra de informatie over het laboratoriumgebouw beschikbaar is.



Platform/Gang



Een volledige platform/een gang zal worden geleverd dat zullen worden ontworpen om veilige en geschikte toegang tot de het bekijken havens en tot al die instrumentatie te verlenen bij de kanten en het achtergedeelte van de oven wordt geplaatst. De assemblage zal van aangewezen leuningen worden voorzien en kickplates om veilig gebruik door exploitanten en cliënten te verzekeren. De oppervlakte van de gang zal voorziening voor het minimaliseren van het uitglijden van personeel gebruikend het omvatten.



Plaatthermometers



Negen plaatthermometers, zoals die in de relevante CEN normen worden gespecificeerd zullen worden verstrekt en gelijk verspreid over het vliegtuig van het blootgestelde gebied van het specimen zijn. De posities van de thermometers in de oven zullen aan de vereisten van de relevante CEN normen voldoen. De thermometers zullen met het geautomatiseerde gegevensverzameling en gegevens behandelende systeem kunnen worden verbonden om toezicht en het registreren op de oventemperatuur vóór en tijdens tests toe te laten.



Oventhermokoppels



Negen oventhermokoppels die die de specificatie hebben in de relevante IMO testmethode wordt gegeven, zullen worden verstrekt. De maatregel zal worden getroffen om van hen in de vereiste posities door de achtermuur van de oven de plaats te bepalen. Zij zullen door aangewezen hittebestendig buizenstelsel worden beschermd om vervorming tijdens tests te minimaliseren. De thermokoppels zullen met het geautomatiseerde gegevensverzameling en gegevens behandelende systeem worden verbonden om toezicht en het registreren op de oventemperatuur vóór en tijdens tests toe te laten.



De Dozen van de instrumentatieverbinding



Een doos van de instrumentatieverbinding zal in een geschikte plaats dicht bij de oven, de plaats die worden verstrekt van hitte van de oven worden beschermd, al instrumentatie toe te laten om aan minimuminspanning worden verbonden. De doos zal individueel genummerde verbindingen bevatten die door multi-core met navenant genummerde verbindingen in de aangewezen controlekamer worden verbonden die op zijn beurt met het geautomatiseerde gegevensverzameling en gegevens behandelende systeem zal worden verbonden om toezicht en het registreren op de instrumentatie vóór, tijdens en na tests toe te laten.



Omgevingstemperatuurthermometer



Een omgevingstemperatuurthermometer voor de controle van en het registreren van de omgevingstemperatuur van het laboratorium voorafgaand aan en tijdens tests zal met het geautomatiseerde gegevensverzameling en gegevens behandelende systeem worden verstrekt en worden verbonden om toezicht en het registreren op de temperatuur vóór en tijdens tests toe te laten.



Drukomvormers



Twee drukomvormers zullen in aangewezen posities worden verstrekt en worden gevestigd om aan de vereisten van de relevante Normen te voldoen. De omvormers zijn=zullen= beweegbaar tussen posities, indien nodig, en zullen wordt verbonden met het geautomatiseerde gegevensverzameling en gegevens behandelende systeem om toezicht en het registreren op de output met vooraf bepaalde intervallen toe te laten.



Zuurstofanalisator die Punten onttrekken



De maatregel zal op de oven worden getroffen voor het bemonsteren van en het meten van de zuurstofconcentratie met regelmatige intervallen tijdens de test van de brandweerstand.

Een permanente bemonsteringslijn met verbinding zal worden verstrekt om een zuurstofanalisator toe te laten worden verbonden die de ovengassen en het signaal te bemonsteren van de analisator die in het de gegevensdie van de brandtest moet worden geregistreerd en op het monitorscherm moet worden getoond worden geproduceerd



Misvormings Meetinstrument



Een draagbaar laserapparaat om de afbuiging van specimens van hun originele positie op hun centrum te meten zal worden verstrekt en het zal aan de vereisten van de relevante CEN normen voldoen.



Timingsapparaat



Een timingsapparaat die een grote vertoning hebben die gemakkelijk door testend personeel tijdens een test kan worden gezien en duidelijk zichtbaar op foto's van het specimen tijdens de test is, zal worden geleverd. Het apparaat zal met het Beheersysteem van de Testgegevens van de Brandweerstand worden verbonden om ervoor te zorgen dat het tegelijk met het controlesysteem begint. Het apparaat zal om verstreken tijd aan meest dichtbijgelegen de tweede te tonen aan binnen 1 tweede in één uur geschikt en nauwkeurig zijn.
