Het branden/Brandbaarheid het Testen Materiaal UL 1730 ASTM E108 voor Uitgespreide Zonnecel

 De Zonnecelverspreiding van UL 1730 ASTM E108 van Vlam & Brandend Merk het Testen Materiaal


Productinleiding:

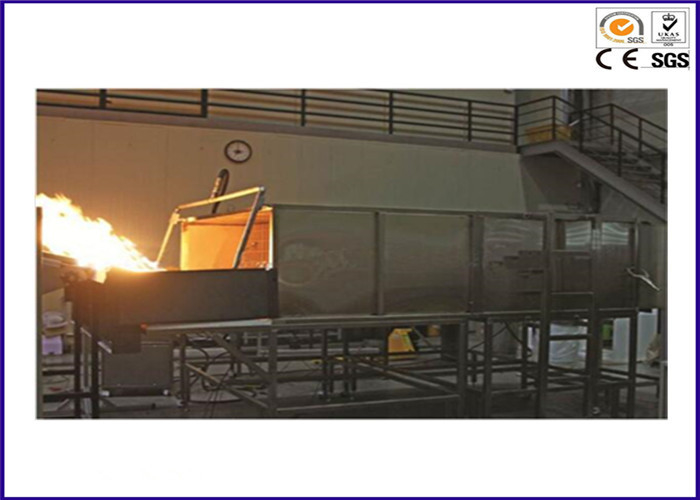

De zonnecelverspreiding van Vlam & de Brandende Machine van de Merktest is gebaseerd bij UL 1730, het ontwerp van CEI 61730-2 en de ontwikkeling. Is echte voorwaarden te simuleren om dak en componenten van vuurvaste prestaties van het instrument, in de specimens van A1.82m te beoordelen, van B 2.4m en van c 3.9m om A~C-niveau te evalueren. Kan ook in fire-retardant prestaties van photovoltaic componenten worden gebruikt in deze test worden gebruikt die.


Normen:

UL 1730: ruimte met meerdere gezinnen en van de de individuele woningseenheid van de hotel de rookopsporing
monitors: elektrische signaalopsporing van huisstof;
UL 790: standaardmethode van brandtest voor dak die materialen behandelen;
ASTM E108-04: standaardmethode van brandtest voor dak die materialen behandelen;
NFPA 256: brandtest van dakdek.
Het Bijlage B van CEI 61730-2: brandtests aangaande PV modules.

Materiaalkenmerk:
Structurele delen
1, Triplexdak die materialen, afmetingen behandelen: 1,300 (w) X1,000 (d) x120 (h), aan
installeer de teststeekproef;
2, de Raad van de niet-Brandbaarheidstest, aan het eind van het testen wordt geïnstalleerd, kunnen de test tegenhouden die
aangemaakte panelen;
3, de controleraad van de Roestvrij staalventilator, de testhoek kunnen worden aangepast,
grootte: 1,440 (l) x 940 (h) mm;
4, Gebruikt om het testen van de belangrijkste kadersteun, corrosiebestendig staal, afmetingen te steunen: 1,020 (l) x 1.000 (d) x 1.473 (h) mm;
5, Non-combustible plaatassemblage, voor het kader wordt geïnstalleerd dat om te simuleren
eaves en kroonlijst, uitbreiding van de vlam van de brander aan het specimen,
afmetingen: 330 (w) x 2.130 (d) x 584 (h) mm;
6, het tarief van de Luchtstroom voor het testpaneel: 19 ± 8 km/h (5.5M/sec), en vormen
anemometermonitor;
7, Afzonderlijke ventilatiepijpen, kunnen van buiten de laboratoriumlucht worden gehaald;
8, Honingraatfilter zijn geïnstalleerd in de luchtleiding, geïnstalleerde de gidsvin van de gasinham;
9, Ventilatiebuizen met het paneel van de hellingsaanpassing voor het aanpassen van de richting die van de luchtstroom worden uitgerust;
10, Ventilatiepijpen in bijlage aan de Gids, kunnen snelheid verbeteren om de luchtstroom van de leveringstest van de buitendieinterferentie te verzekeren, gidsplaten van roestvrij staal worden gemaakt, verandert de plaats niet met de winddruk;
11, Buismaterialen voor roestvrij staal, corrosiebestendig en hittebestendig, grootte: 2,130 (w) x 762 (h) x 3.000 (l) mm;
12, Ventilator 220V, 50HZ, macht in drie stadia, zijn uitgerust met een omgekeerd systeem kunnen windsnelheid, minimumstroom voor 300m3/min automatisch aanpassen;
13, oneindig veranderlijke snelheidsomschakelaar, regelbare 0-100%;
14, Gasfornuizen (voor intermitterende Shi uitgespreide Huo, vlam en vliegende brand), 1.12m, 60.3mm, die zich in de testkant hebben bewegen een gescheurde 12.7mm (w) *0.91m (snak);
15, Gasfornuis kunnen een 22,000Btu/min (387kWh), en volgens a, B, de verbrandingsniveaus van c drie, high-precision stroom van het de klep controlerende gas van de gascontrole verstrekken,
16, Hoogste branderthermokoppel zijn geïnstalleerd 58.7mm, kunnen 888 ± 28 ºC testen;
17, Automatisch ontstekingssysteem, verzekeren de veiligheid van testprestaties, is het controlemechanisme van de de massastroom van de ontstekingselektrode 1.8kVp de minimumdruk volgens verschillende normen, de stroomtarieven van het controlegas, deelt A en B in: 21.000 ~ 22.000 Btu/min (369 ~ 387 kWu) 10 minuten, Klasse C: 18.000 ~ 19.000 Btu/min (316 ~ 334 kWu) 4 minuten;
18, de systeem-klasse A van de Temperatuurcontrole en B: 760±28ºC (1400±50ºF) - 21.000 ~ 22.000 Btu/min-klasse C: 704±28 c (1300±50ºF) - 18.000 ~ 19.000 Btu/min
19, de maten van de Hoge precisiedruk en de druk regelende klep controleren de gasdruk;
1)- Elke overdracht aan gas in de branders moet een verschillende test en controlemethodes volgen;
2)- LNG: het gebruiken van MFM kan stroom (de controle van de datatransportbesturingklep) nauwkeurig meten;
3)- LPG: het tarief die van de luchtstroom het omschakelaarssysteem met behulp van: het testdek bij 19 ± 8 km/h (5.5M/sec);
20, de Metaalmaterialen van de netwerksteun, pallets kunnen worden geroteerd, zodat volledige verbranding van
materialen;
Testsectie
1, het systeem van de Computercontrole van speciale de controlesoftware van Verenigde Staten voor Labview-experiment, integratie 10,2 „LCD puinkegel;
2, Gegevensverzamelingsystemen, de programmeertaal van LabView worden gebruikt aan programma, de aanbiedingen van Ni van Verenigde Staten van gegevensverzamelingkaarten
3, Gegevensverzamelingsysteem bestaan uit de volgende delen:
1) module de met 16 bits van de thermokoppelinput
2) a/d-module de met 16 bits van de omzettingsinput
3) Gegevens input-output module
4) 12 de outputmodule van de beetjea/d omzetting
5) 4 en 8 groefbackplane
6) Labviewmodules
7) Labview/Ethernet netwerkmodule
4, Merk testende systemen, gasfornuizen, de vlam overspoelden het brandende materiaal, is het gasfornuis 880±10ºC-temperatuur kan worden aangepast;
De standaardresultaten
1, Algemene normen voor uitgespreide vlam
1) Om het even welk deel van het dak die materialen (component of Comité) behandelen van het testdek in vlam of geblazen deeltjes gloeien,
2) Kan door glijden, verdelen, gebogen dak die materialen, zoals open dakdek behandelen,
3) Brandveiligheid die A schatten: is de vlam uitgespreide waaier 1.82M,
Brandveiligheidsniveau B: is de vlam uitgespreide waaier 2.4M,
De weelderige brandveiligheid van C: is het brand uitspreidende gebied 3.9M,
Gemeten van de rand van de steekproefverspreiding van vlam,
2, Algemene normen voor dakverbranding,
1) Om het even welke deel of component van het Comité van het testdek in of vlammen die vallen blazen,
2) De delen van het dakdek of een deel van een Comité in de dakstructuur of component in de vorm van lichtgevende deeltjes verdwijnen,
3) Ga met componenten of panelen van verbranding verder,
