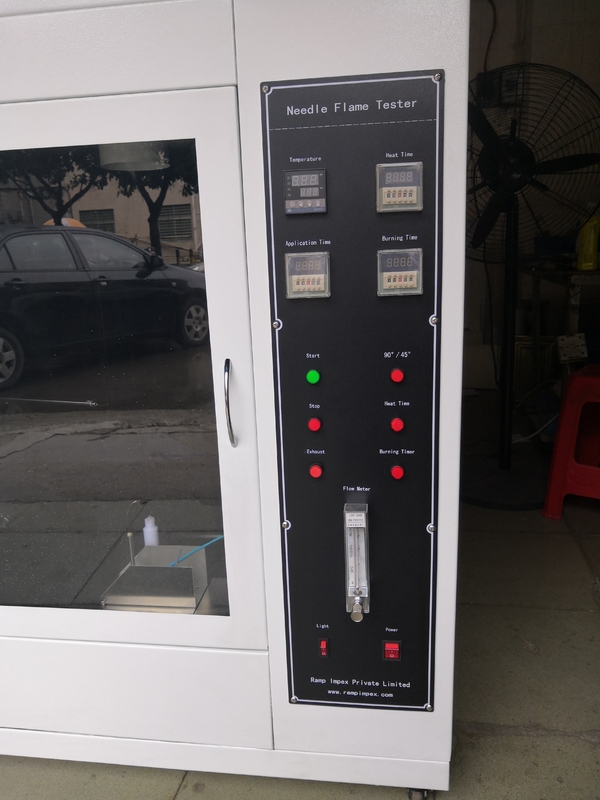

Iec60695-11-5 de duurzame Kamer van de Brandbaarheidstest, het Meetapparaat van de Naaldvlam voor iec60695-2
Vereisten:
De fouten in het product zoals foutenstromen die door de lekkageweg, het oververhitten van componenten of delen, slecht contact, enz. vloeien kunnen een vlam veroorzaken, die dan aan nabijgelegen delen kan worden geleid.
De test van de naaldvlam simuleert het interne deel van het product. Een kleine vlam wordt geproduceerd in de foutenomstandigheden en het risico van ontsteking wordt beoordeeld gebruikend simulatietechnieken. Voor stukken (of componenten) gloed-Draad of de test de testmethode van de horizontaal-verticaalverbranding is niet geschikt, kan aangehaalde testmethode van de naaldvlam zijn. Als de teststeekproef tijdens de gloed-draad test wordt aangestoken, is het resulterende verbrandingsgevaar onderworpen aan een naald-vlam test. Het meetapparaat van de naaldvlam voor elektro en elektronische producten, huishoudapparatendelen, componenten en componenten, zoals:
telegraferende raad, centrifugaalschakelaar, de contactdoos van het rijstkooktoestel…….
Norm:
GB/T5169.5, GB/T 4706,1
IEC60695-11-5, IEC60695-2
Functie en technische index:
De vlam van de test wordt gemaakt van gebotteld butagas.
De naald van de brandernaald heeft de diameter Φ0.5 ± 0.1mm, is de buitendiameter neen meer dan Ø0.9mm en de lengte is meer dan 35mm. Regelbare 12 ± 1mm, volgens de standaardvereisten die naar een hoogte meetinstrumenten worden overgebracht. De meting van de vlamtemperatuur van 100 ℃ ± 2 ℃ aan 700 ℃ ± 3 tijd ℃ in 23.5s ± 1.0s binnen. (Tb)
Specificatie:
| Naaldbrander |
binnengatendiameter Φ 0.5mm ± 0.1mm, Diameter, 9mm≤Φ,
lengte ≥ 35mm, roestvrij staal
|
| Branderhoek |
0°, 20°, 45° (pas vlamhoogte aan) |
| Thermokoppel |
Ø0.5mm kan het Type K (Ni/Cr - Ni/Al), gepantserde schede weerstaan
Temperatuur -40°C~ 1100°C
|
| Het branden tijd |
0-999.9 s ± 0,1 regelbaar s (gewoonlijk geselecteerd voor jaren '30) |
| Greep het Branden tijd |
0-999.9 s ± 0,1 s, automatische opname, handtime-out |
| Vlamhoogte |
12mm ± 1mm (met de instrumenten van de hoogtemeting) |
| Vlamgas |
butagas/Butagas, min. 95%-zuiverheid (kan gebottelde lichtere gassen gebruiken) |
| De Waaier van de temperatuurtest |
0~1000°C |
| Het Vereiste van de vlamtemperatuur |
van 100 °C ± 2 liter °C aan 700 °C ± 3 tijd °C in 23,5 seconden± seconden 1 |
| Standaardkoperblok |
4mm±0.01mm, weight.0.58g±0.01g alvorens te boren. Cu-ETP |
| Testproces |
Automatische controle, onafhankelijke uitbarstingen |
| Kamer |
≥0.5m3 |
| Raadpleeg norm |
GB/T5169.10-2006, IEC60695-11-5: 2000, UL746A |
| Voeding |
800VA, 220V, 48-60Hz |
Eigenschappen:
Verbrandingstank en het belangrijkste mechanische gedeelte van het roestvrije staal, productiespanning, weerstand tegen rook, gascorrosie.
De vlam kan in de waaier van 0 tot 99 minuten en 99 seconden, automatische controle worden gebruikt, de het branden duur registreren.
Belangrijke onderdelen die ingevoerde delen, digitale tijd, inrichtings de automatisering van het driedimensionele gebruiken regelbare, controlesysteem, onafhankelijke ventilatie, observatie en makkelijk te gebruiken, stabiel en betrouwbaar.
Testkamer: 0,5 kubieke meters.
