Deel 20&22 van BS 476 Het Meetapparaat van de Bouwmateriaalbrand en van de Structurenbrand de Oven van de Weerstandstest

Deel 20&22 van BS 476 Het Meetapparaat van de Bouwmateriaalbrand en van de Structurenbrand de Oven van de Weerstandstest

  • Deel 20&22 van BS 476 Het Meetapparaat van de Bouwmateriaalbrand en van de Structurenbrand de Oven van de Weerstandstest
  • Deel 20&22 van BS 476 Het Meetapparaat van de Bouwmateriaalbrand en van de Structurenbrand de Oven van de Weerstandstest
  • Deel 20&22 van BS 476 Het Meetapparaat van de Bouwmateriaalbrand en van de Structurenbrand de Oven van de Weerstandstest
  • Deel 20&22 van BS 476 Het Meetapparaat van de Bouwmateriaalbrand en van de Structurenbrand de Oven van de Weerstandstest
Deel 20&22 van BS 476 Het Meetapparaat van de Bouwmateriaalbrand en van de Structurenbrand de Oven van de Weerstandstest
Productdetails:
Plaats van herkomst: China
Merknaam: YUYANG
Certificering: BS 476-20&22, GB/T9978.1-2008
Modelnummer: YY518
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 set
Prijs: Negotiation
Verpakking Details: Triplex vak
Levertijd: 35 het werkdagen
Betalingscondities: T / T, L / C, Western Union
Levering vermogen: 3 sets per kwartaal
Contact
Gedetailleerde productomschrijving
Naam van het product: Het meetapparaat van de bouwmateriaalbrand Gebruik: de testoven van de brandweerstand
Verticale oven: 3.1*3.1*1.2m (W*H*D) gasstroom: 0-100 m ³ /h
Gas maximum druk: 3000Pa Luchtstroom: 5000m ³ /h
Lucht maximum druk: 4000Pa macht: AC 380V ±10%, 50Hz
Hoog licht:

Ignitabilitytest

,

De Calorimeter van de micro-schaalverbranding





Deel 20&22 van BS 476 Bouwmaterialen en de Weerstandstestoven van de Structurenbrand





Ⅰ. Toepassing:



De testoven verwijst naar BS476-deel 20 en 22 (verticaal/horizontaal), GB9978-2008-norm, moeten het gedrag van een specimen van een element van bouwconstructie beoordelen wanneer onderworpen aan bepaalde het verwarmen en drukvoorwaarden. De methode verstrekt een middel om de capaciteit van een element te kwantificeren om blootstelling aan hoge temperaturen te weerstaan, door criteria te bepalen waardoor de loadbearing capaciteit, de brandinsluiting (integriteit) en de thermische overbrengings (isolatie) functies kan worden toegekend.

Een representatieve steekproef van de elementen wordt blootgesteld aan een laboratoriumtest voor de bepaling van brandweerstand van elementen van bouw.



1. Norm:

Bs476-20: Brandtests aangaande Bouwmaterialen en structuren – Deel 20. Methode van test voor bepaling van de brandweerstand van elementen van bouw (Algemene principes)

BS476-22: Brandtests aangaande bouwmaterialen en structuur-deel 22: Methode voor bepaling van de brandweerstand van niet loadbearing elementen van bouw

GB/T9978.1-2008: Vuurbestendigheids test-elementen van de bouw van bouw-deel 1: Algemene vereisten



2. Testfunctie:

De steekproef aan voorwaarden op hoge temperatuur en druk wordt blootgesteld, de teststeekproeven binnen het bepaalde tijd dragende gewicht, de integriteit en de isolatie die.



3. Bescherm Systeem

Controleer de waarde van het drukverschil van metingsapparaat en omringende luchtdrukwaarden.

Het materiaal heeft de functie van het elektrische alarm van de veiligheidsbescherming, over--temperatuurbescherming en alarmfunctie, en de beschermende dekking met het effect van de testexplosie.



4.Sample werkplek:

  • Het biedt 3 reeksen aan;
  • Het is gemakkelijk te werken en geschikt zich te bewegen.



Ⅱ. Technische Parameters:

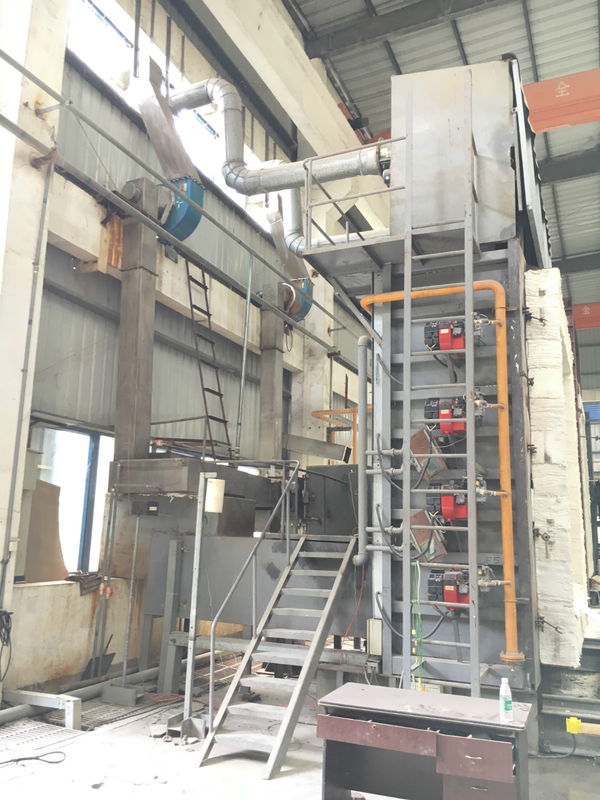

1. Testoven:

⑴ de structuur en de grootte van de testoven:

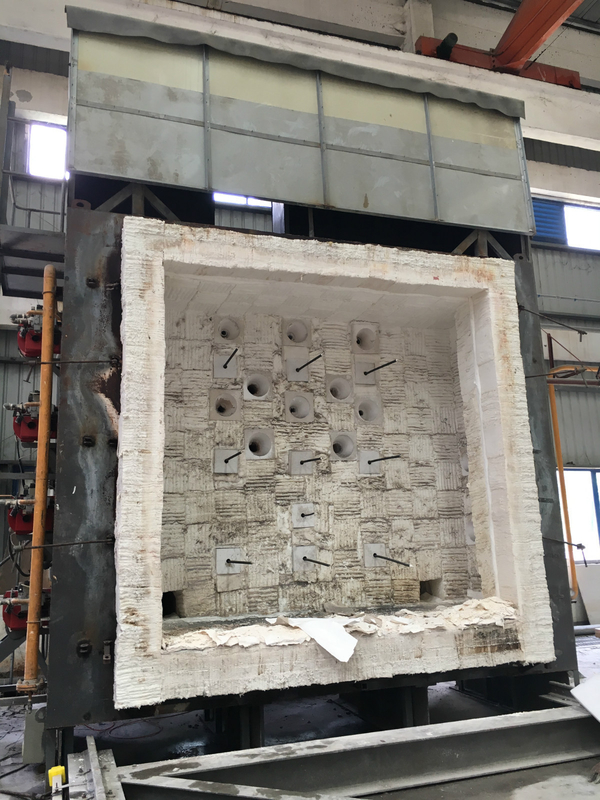

  • Verticale oven 3.1*3.1*1.2m (W*H*D), grootste steekproefgrootte 3*2.8m (W*H)
  • Leef en1363-1 na
  • De testoven wordt gemaakt van baksteen, staalstructuur en vuurvast isolatiemateriaal.

2. Voltagelevering:

AC 380V ±10%, 50Hz

3. Macht:

De testoven voldoet aan ISO9705, is de outputmacht 300KW.

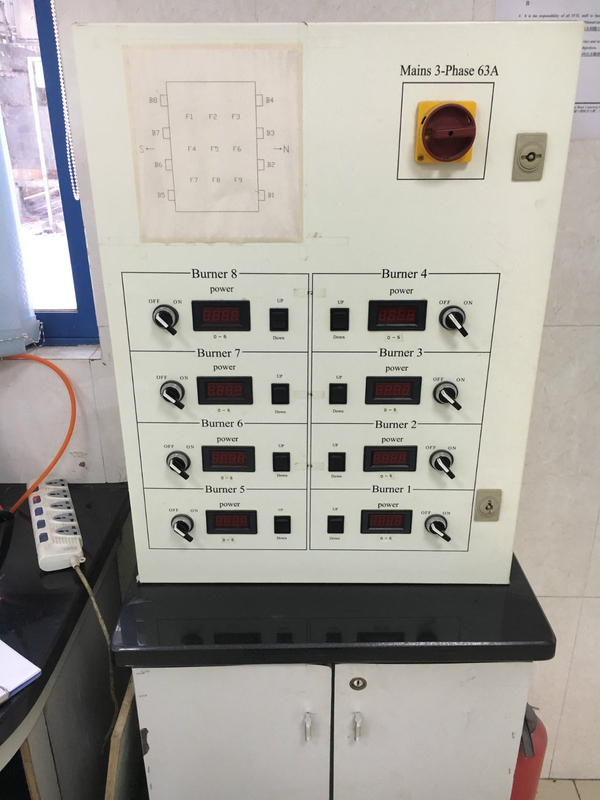

4. Brandersysteem:

   ⑴ gasstroom: 0-100 m ³ /h

   ⑵ gas maximum druk: 3000Pa

   ⑶ luchtstroom: 5000m ³ /h

   ⑷ lucht maximum druk: 4000Pa

5. De controle van de testtemperatuur:

  ⑴ de controle van de oventemperatuur ontmoet vereist van T-T0=345lg (8t+1)

   De afwijking van de temperatuurcontrole:
   0min    10min     t>30min: d≤5%



  ⑵ testende apparatennauwkeurigheid:

  Oventemperatuur: ±15℃

  Steekproef binnen temperatuur: ±10℃

  Steekproefbackfire temperatuur: ±4℃

  ⑶ timingswaaier: 0-300 minuten, nauwkeurigheid: <>

6. De ovendruk komt samen

  (1) test na 5 minuten, zal de oven aan de volgende positieve drukvoorwaarden voldoen:

Componenten - in de oven 3m hoogten, 100mm van de oppervlakte van het specimen, ovendruk 15Pa ± 5Pa;

  (2) test na 10 minuten, zal de oven aan de volgende positieve drukvoorwaarden voldoen:

Componenten - 3m in de ovenhoogte, 100mm van de oppervlakte van het specimen, ovendruk 17Pa ± 3Pa.

  (3) de steekproef van de landende deur kan bij een constante druk meer dan de gehele hoogte door de brandoppervlakte worden gehouden, zou de drukwaarde bij de rand binnen 2 ± 2Pa moeten worden gehouden, en de drukgradiënt binnen de oven zou Pa 8 per meter moeten zijn;

  (4) de metingswaaier van de ovendruk: 0-100Pa, metingsnauwkeurigheid: ≤ ± 3Pa

7. Temperatuursensor

  De prestaties, de hoeveelheid en de plaats van het thermokoppel in de het verwarmen oven voldoen aan de vereisten van en16341-1;

  a) de Oventemperatuur ± 15 ℃, keurt diameter 1mm thermokoppel goed;

  B) de specimenbackfire oppervlaktetemperatuur ± 4 ℃, diameter 0.5mm thermokoppel. Koperplaat met thermokoppel: diameter 120mm, dikte 0.50mm;

  c) de Gepantserde Platinarhodium Platina van de s-Waarde klasse thermokoppelnauwkeurigheid: II niveau

  D) de Gepantserde van de nikkel-chromium-nikkel-silicium K klasse thermokoppelnauwkeurigheid: II niveau





Gas en luchtsystemen

1. Gas en verdampingsmateriaal

(1) de bron van het verbrandingsgas: het propaan en het vloeibare gas, elektronisch gecontroleerd van 200KG/van H gasvorming vergaste oven, 8-10 flessen, 4-5 worden gebruikt, is 4-5 reserve, die met de automatische klep van de gasomschakeling uitgerust zijn.

(2) de naadloze het staalpijp van DN48 voor de pijp van de gaslevering met overeenkomstige druk moeten zou worden uitgerust die klep, veiligheidsklep etc. verminderen.

(3). Configuratie van gas-bewarend apparaat, met brandbaar het alarmapparaat dat van de gaslekkage wordt uitgerust.

Nota: Laboratoriumgas om een benzinestationruimte, grootte van ongeveer L5000 × W4000 × H2300 te bouwen.

2. Lucht bronsysteem

(1) gebruikend hoge druk centrifugaalventilator + omschakelaar om stroom en druk te regelen;

(2) vorm aangewezen omschakelingsklep, van de poortklep en van de druk maat en naadloze het staalpijp van DN75.



milieubescherming, brandalarmapparaat

1. Rookgasnevel, milieubescherming systeem

Het rookgas in de nevelkamer na rook en stof filtreerde en loste in openlucht, met inbegrip van de uitlaatpijp van de witmetaalrook, regelbare centrifugaaluitlaatventilator, het netwerk van het roestvrij staalmetaal, het apparaat van de stofverwijdering, katalytisch oxydatieapparaat, de cabine van de roestvrij staalnevel, Pompen en controlesystemen.

Verwerkingscapaciteit: ≥5000 m ³/h, rookgasbehandeling per uur 4000 ~ 12000 kubieke meters.

2. (Gebruiker-bezeten) brandalarm controlesysteem

Controleer de temperatuur, het rookgas, de gaslekkage en apparatenabnormaliteiten in de testplaats. Zodra een abnormaliteit voorkomt, zou het in realtime moeten alarmeren en kan aangewezen beschermende verrichting automatisch nemen, zoals het afsnijden van de gasklep.

Ⅲ. Het Systeem van de controleanalyse (Softwaresysteem)

Het systeem van de testcontrole bestaat uit het systeem van de drukbemonstering, de controlesysteem van de temperatuurbemonstering, het systeem van de signaalaanwinst, computersysteem, samen met het ontwerp van een redelijke test en bemonsteringskring.

1. Wanneer het systeem het signaal van het veiligheidsprobleem ontdekt, kan het systeem in realtime worden teruggekoppeld om de sluiting van de noodsituatieveiligheid automatisch te nemen.

2. Zouden de thermokoppel elektrodiesignalen door de temperatuurzender of rechtstreeks aan het registreertoestel of de computer, het testproces, de gemiddelde temperatuur, single-point temperatuur worden geproduceerd, de hoeveelheid lekkage gemakkelijk moeten kunnen tonen.

3. Geschikt om het begin van het testproject, de testprocesbeheersing, de montages van de testparameter, diverse die types van testgegevens door de sensorbemonstering te bereiken naar de computer wordt verzonden, kan de automatisch berekend en verwerkte computer in een lijst (grafiek) worden opgeslagen of worden gedrukt. De software kan automatisch door het programma van de temperatuurkromme worden gecontroleerd, en de temperatuur van de oven, ovendruk, de testtemperatuur en andere gegevens terug registreren.

4. Het systeem van de computercontrole, met inbegrip van het merk van computers en 19 duimlcd monitors, laserprinters, het systeem verstrekt vraagmogelijkheden. Het systeem test automatisch de van de steekproefaantal en temperatuur kromme, de gegevens in de database die van het systeem worden opgeslagen; en kan het aantal van de teststeekproef ingaan, datum en andere onderzoeken testen. Uitgerust met standaard rs-232 zet om of USB-interface





Ⅳ. Instrumenten hoofdapparaat

1. De infrarode (facultatieve) meter van de hittestroom

(1) de binnenlandse meter van de hittestroom.

(2) functionele vereisten

De waaier van de koelwatertemperatuur: 10 ~ 30 ℃;

Het koelen waterstroom: > 10L/uur

Testwaaier kW/m ²: 50 kW/m ²

Reactietijd: <250ms>

Maximum meetbare waarde: 150% van waaier

Outputsignaal: > 5mV bij werkende waaier

Spectrale waaier: tot 50.000nm

Perspectief: 180 graden

Stralingsvermogen: > 0,95

2. Integriteits meetinstrument

Verstrek katoenen stootkussenkader en scheur metingssonde, overeenkomstig 5.5.5 GB/T9978.1-2008-vereisten.

Beschikbaar in twee grootte van spleetsondes:

± 0.1mm in diameter 6mm;

± 0.2mm in diameter 25mm;

Zijn structuurvereisten:

De van het stootkussenkader en hiaat metingssonde is cilindrische roestvrij staalstaven met een lengte van geïsoleerd handvat.

3. T-sensor en differentiële drukmaat

De sensor heeft weerstand op hoge temperatuur. Het totale vastgestelde de controle en de analyse van de ovendruk apparaat met het merk van Siemens.
