Het Comité van ASTM E1317 Elektronisch Stralend IMO Vlam Uitgespreid het Testen Materiaal ISO 5658-2

Het Comité van ASTM E1317 Elektronisch Stralend IMO Vlam Uitgespreid het Testen Materiaal ISO 5658-2

I. productinleiding:

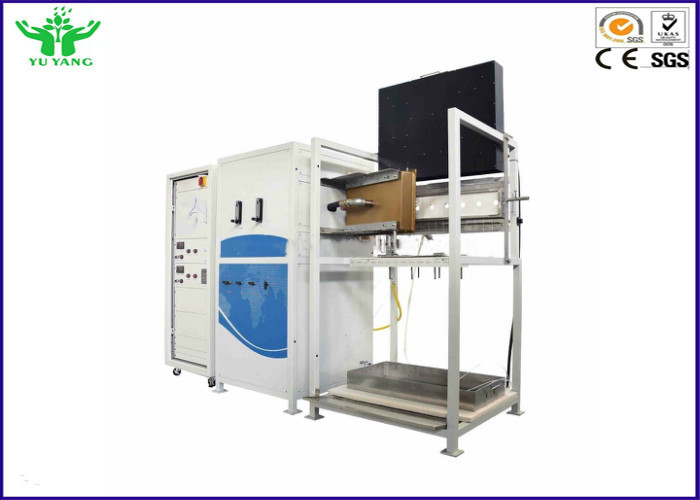

Het meetapparaat van de vlamuitbreiding werd ontwikkeld en veroorzaakt volgens norm iso5658-2, terwijl het voldoen aan van de vereisten van IMO de Coderesolutie a. 653(16) en ASTM E 1317.For van FTP kan de bepaling van de transversale prestaties van de vlampropagatie van de bouw van producten, de prestaties van de vlampropagatie/vlam uitgespreide snelheid worden gebruikt om de vlam te beoordelen - vertragersprestaties van materialen.

Het materiaal door de raad van de de hittestraling van de gasstraling, die ingevoerde van de de meterkaliberbepaling van de hittestroom de stralingshitte gebruiken, die door gasfornuissteekproef te mengen wordt aangestoken om het materiaal in het geval van bepaalde stralingshitte van verbranding te testen; De steekproef wordt blootgesteld aan het gebied waar de stralingsstroom duidelijk gekalibreerd is, de Meting van ontstekingstijd, de vlam en de definitieve uitsterventijd uitgespreid. De teststeekproef wordt geplaatst in een verticale positie, Aangrenzend stralend paneel, Blootstelling aan gebieden met duidelijke kaliberbepaling van stralende stroom. De ontstekingsvlam is dicht aan de teststeekproef, maar contacteert niet de teststeekproef, wordt het hete eind van steekproef vooruit aangestoken door een verdampingsgas op de oppervlakte, na ontsteking, verslag de ontwikkeling van vlam, en registreert de tijd wanneer voorwaartse de vlam op de oppervlakte van de steekproef aan elke kaliberbepalingsafstand wordt gebrand. Dan omvatten de testmaterialen de ontstekingshitte, ononderbroken verbrandingshitte, kritiek stroomtarief, gemiddelde hitte van ononderbroken verbranding, de totale hoeveelheid van de hitteversie en andere verwante parameters.

2. Normen:

ISO 5658-2: vlampropagatie, deel 2: omvang van vlam die aan de kant van het de bouwproduct wordt uitgespreid.

GB/T 28752-2012: horizontale uitspreidende testmethode voor vlam op verticale oppervlakte.

IMO de Coderesolutie van FTP a. 653(16): voorstel voor de procedure van de brandbaarheidstest voor waterdicht schot, plafond en dek (facultatieve) materialen

ASTM EURO 1317: standaardtestmethode voor brandbaarheid van de deklagen van de schipoppervlakte.

3. Structurele eigenschappen.

3.1. Het dooslichaam wordt gemaakt van roestvrij staal, mooi en corrosiebestendig; _gemakkelijk te schoonmakenen; hoofdkader: bestaat uit twee onafhankelijke delen: branderkader en het kader van de steekproefsteun. De twee delen worden samen vastgebout, en er zijn bouten om voor mechanische aanpassing flexibel te zijn.

3.2 de centrumhoogte van het stralende paneel is (1200±100) mm, de stralende oppervlakte van de paneelstraling en de oppervlakte vóór (15 ± 3) °, kan verfijnen

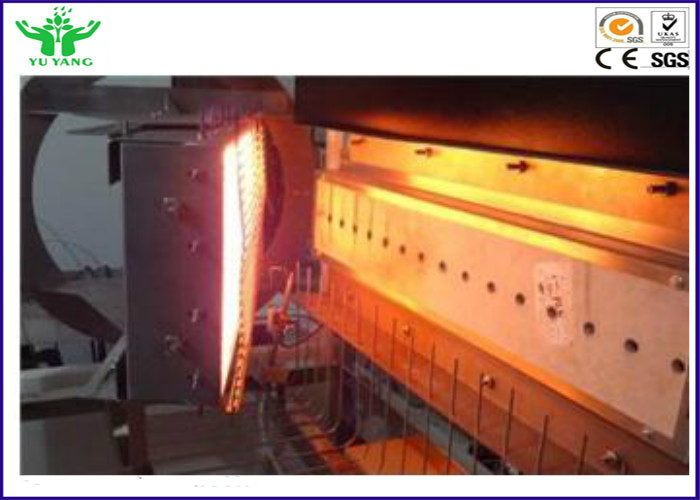

3.3 de grootte van de stralingsraad is 480mm x 280mm, gemaakt van poreuze vuurvaste keramische tegels; de stralingsintensiteit kan over 62kw/m2, oppervlaktetemperatuur van ongeveer 750 ℃ bereiken.

3.4 brander: (200 + 10) mm snakken dubbele gaten ceramische buis, binnendiameter 6 mm, elke longitudinale gatendiameter 6mm, met propaan en luchtstroommeter, regelbare kleine vlamhoogte, is om de standaard (230 + 20) hoge de vlamvereisten van mm te bereiken.

3.5 observatieniveau: het is gemakkelijk voor gebruikers om de uitgespreide vlam waar te nemen; gemaakt van roestvrij staal, overspant de horizontale en verticale richting die, 50 mm plaatsen;

3.6 uitgerust met de gids van de steekproefinstallatie, die van roestvrij staal wordt gemaakt. Hitte en corrosieweerstand; De steekproef is geïnstalleerd aangezien type terugtrek;

3.7 kijker: Uitgerust met Hoek regelbare het bekijken spiegel (750mm x 120mm), tijdens de test, kan het vlam uitgespreide tarief door glasspiegel en steekproefhark worden waargenomen, en kan automatisch door voetschakelaar worden geregistreerd.

3.8 steekproefgrootte: 808mm brede lengte en 250mm. Gemaakt van dikke (3 + 0,2) mm-roestvrij staalplaat.

3.9 steekproefschoorsteen, 1, wordt het gemaakt van roestvrij staalblad met een dikte van 0,5 ±0.05mm. Gas en schoorsteen het thermokoppel van de metaalcompensatie.

3.10 kaliberbepalingsplaat: lengte (795 + 1) mm, breed mm, de dikke raad van mm (van 25±2) noncombustible. Het drogen dichtheid (950 ±100) kg/m3. Er zijn 8 gaten met een diameter van 25mm, en gat het uit elkaar plaatsen is 100mm + 1mm;

3.11 rugplank en plaatsende plaat: De achterplaat is 800mm snakt en 155mm is de brede, dikke (12.5±3) mm noncombustible raad, die dichtheid (950 ±100) drogen kg/m3, die bladmateriaal plaatsen hetzelfde als de achterplaat, breedte (25± 2) mm.

4. Thermisch stralingssysteem:

4.1 het stralende controlemechanisme van de paneeltemperatuur: verhinder de vlam aan het achtergedeelte van het radiatorpaneel te draaien, controleer de interne temperatuur van het radiatorpaneel, en snijd automatisch de klep van de gassolenoïde in het geval van vlamstroom af.

4.2 de stralingsplaat wordt toegepast op de hittestroom van het specimen, en de gradiëntdalingen langs de lengte van het specimen. Het uitgangspunt is 50KW/m2, en het eind is 1.5kw/m2.

4.3 Verenigde Staten voerden de MEDTHERM-stoptype (schmidt-Boelter) thermo-elektrische de stroommeter in van de reactorhitte, die waaier van 80KW/m2, de met water gekoelde meter van de hittestroom meten. Grote niet-lineair plus of minus 2%; Herhaalbaarheid plus of minus 0,5%;

4.4 gaslevering: uitgerust met druk die klep, nul drukklep, aanmakende klep, solenoïdeklep en mixer, het mengsel van goede lucht en gas verminderen tot het stralende paneel.

4.5 een poreuze kaliberbepalingsplaat wordt verstrekt en een glijdende meter van de hittestroom wordt gebruikt om te ontdekken of de stralende stroom aan de standaardvereisten voldoet.

5. Controlesysteem:

5.1 de vlamlengte van ontstekingsbron is 230 plus of minus 20mm, is de propaanstroom 0.4l /s, en de luchtstroom is 1.0l /min.

5.2 brongasstroom: het gas kan methaan, aardgas, propaan zijn, is het stroomtarief groter dan 1.0l /s, en het datatransportbesturingsysteem is minder dan 1% tussen 0.5L/s~ 1.5l /s.

5.3 de luchtstroom is groter dan 9.0L/s, en de fout van het datatransportbesturingsysteem is minder dan 1% tussen 5L/s~15L/s, en de luchtpijpleiding bevat de filter.

5.4 de ingevoerde regelende klep van de merkdruk en drukmaat, nauwkeurige controle van gasdruk;

5.5 al stralende explosiebestendige veiligheid van het de controlesysteem van de paneelverbranding, controleklep, de klep van de gassolenoïde kan gasterugkeer verhinderen;

5.6 de camera kan het testende proces in een programma waarnemen en opslaan.

5.7 19 „het analysekader kan vlam uitgespreid tarief, kritiek stroomtarief en het tarief van de hitteversie meten.

5.8 het gegevensverzamelingsysteem kan het beeld van vlam uitgespreide lengte en verbrandingskenmerken opslaan.

5.9 het stralende systeem van de paneelbrander is volledig geautomatiseerd, met ontsteking en het veiligheidsslot, alle controlesystemen is explosiebestendig;

5.10 IMO staat al kaliberbepaling, het testen, testresultaten toe om gedrukte (IMO, ISO) gemakkelijker te zijn (facultatief);

5.11 standaardcontrolekabinet, systeem van de computer+labview het intelligente controle; De interface is vriendschappelijker en de test is intelligenter.
