HET INSTRUMENTENco. VAN DONGGUAN YUYANG, LTD
De Goede Kwaliteitsfabrikant van China van het Testen Materiaal
Plaats van herkomst: | China |
Merknaam: | YUYANG |
Certificering: | ISO |
Modelnummer: | Pci-2 |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | Negotiable |
Verpakking Details: | TRIPLEX GEVAL |
Levertijd: | 15 dagen |
Levering vermogen: | 100 sets per maand |
Trefwoord: | Het primaire Huidige Systeem van het Injectiemeetapparaat | Voeding: | AC220V ± 10%, 50Hz/60Hz |
---|---|---|---|
Capaciteit: | 25kva | Uitgangsstroom: | 2500A |
VERRICHTING: | Handmatig | Garantie: | 1 jaar |
Hoog licht: | elektrische testapparatuur,elektrotestuitrusting |
Het primaire Huidige Systeem van het Injectiemeetapparaat met Stroomonderbrekertijdopnemer
I. inleiding:
PCI-meetapparaat van de reeks wordt het primaire huidige injectie toegepast in machtssysteem voor stroomonderbrekertest, de test van het beschermingssysteem en huidige transformatortest. De huidige reeks van de injectietest produceert een hoge stroom van voeding om de geschatte stroom of foutenstroom in de primaire kring van machtsmateriaal te simuleren.
Het primaire de injectieproefsysteem wordt van 1000A/15KVA ontworpen in geïntegreerd model.
.
Eigenschappen:
1 hoge huidige die output aan de belangrijkste kring van machtslijn wordt ingespoten om de foutenstroom te simuleren. Dan controleer of het beschermingssysteem volgens het ontwerp zal worden in werking gesteld.
2 de hoge huidige output spoot aan primair van huidige transformator in en meet dan de geïntroduceerde stroom van secundair
door het instrument van de foutenmeting om de verhouding fout en faseverplaatsing van CT te controleren.
3 hoge huidige die output aan de belangrijkste kring van stroomonderbreker wordt ingespoten om de geschatte stroom in primair te simuleren. Dan controleer de stabiliteit van stroomonderbreker volgens de procedure van de temperatuurstijging.
4 deze primaire huidige reeks van de injectietest wordt ook beschouwd als AC hoge huidige bron in van de machtsmateriaal of kabel test.
5.Current wordt gemeten van secundair van huidige transformator die in intern van de huidige spanningsverhoger geïnstalleerd is.
III. specificaties:
1 | Voeding | AC220V of AC 400V, 45Hz~65Hz. Het voedingvoltage is afhangt van de capaciteit van de machtsoutput, zoals hieronder. |
2 | Typische outputstroom |
500A of 1000A of 2000A Typische outputcapaciteit 3KVA of 5KVA or10KVA or15KVA |
3 | Impendencevoltage | 8% |
4 | Nutteloze stroom | 6% |
5 | Huidige vervorming | <5> |
6 | Vertoningseenheid | 4 en 1/2 digitals huidige meter |
7 | Maximummetingsfout | 0.5%RDG+5D |
8 | Facultatieve tijdopnemer | 1)digitale tijdopnemer 4 van 0~9999s/0~999.9s /0 ~99.99s, nauwkeurigheid 0.5%RDG+5D 2)digitale tijdopnemer 5 van 0~99999s/0~9999.9s /0 ~999.99s, nauwkeurigheid 0.2%RDG+2D 3)digitale tijdopnemer 6 van 0~999999s/0~99999.9s /0 ~9999.99s, nauwkeurigheid 0.1%RDG+1D |
9 | Het werktemperatuur | 0~40 C, Vochtigheid <90> |

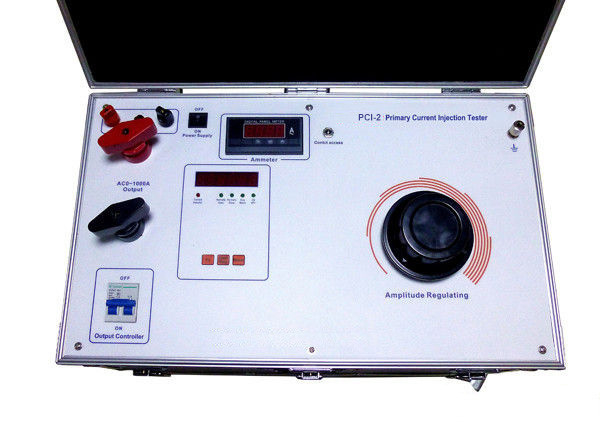

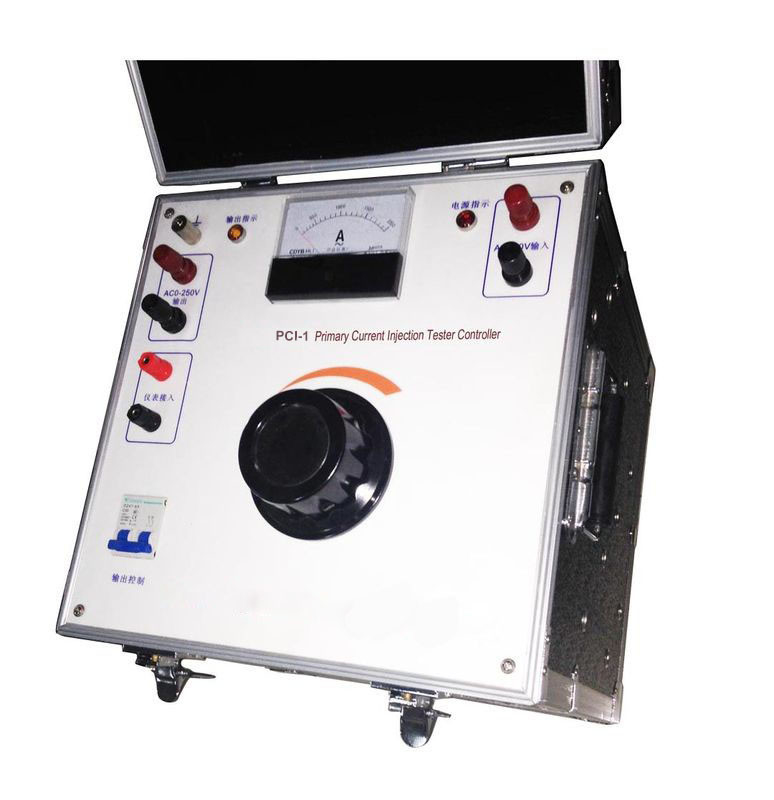

Foto van Primair Huidig de Injectieproefsysteem van 25KVA/2500A
