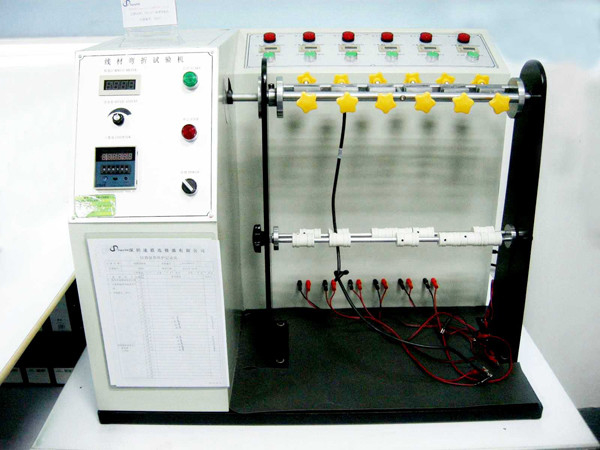

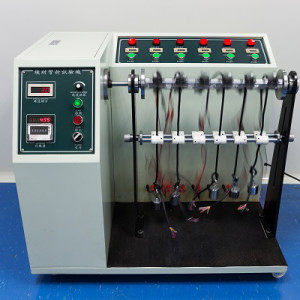

6 postdraad het Testen Materiaal voor de Buigende Test Cria 0003,2 van de Robotkabel

Robotkabel Buigend het Testen Materiaal, 6 Postcria 0003,2 Draad het Testen Materiaal

Toepassing:

Het robotkabel buigende het testen materiaal is met TUV, VDE en UL in overeenstemming. Het kan worden gebruikt om het buigen van de robotkabel, flexibele kabel, buigende flexibele kabel, belemmeringsankerketting, kettingskromming en hoge flexibele kabel te testen. De machine is een zes-post structuur, die hoofdzakelijk voor herhaalde buigende test van de materialen van de metaaldraad wordt gebruikt, de prestaties kon ontdekken van de metaaldraad van het dragen van plastic misvorming en tekorten tijdens herhaalde buigende test.

Norm:

CRIA 0003.2-2016 „industrieel deel 2 van de robot speciaal kabel: testmethode“

Eigenschappen:

1. Hoofddelen: enige spaandermicrocomputer, touch screenvertoning/controle;

2. Parameter die plaatsen: de parameters van de machinecontrole;

3. Beproevingsomstandigheden: testsnelheid, testfrequentie, testhoek, controlevoorwaarde, enz.

4. Test die controleren: de huidige staat van de materiaalverrichting, zoals daadwerkelijke aantal en snelheid die van kabel, enz. buigen.

5. Unsupervised: het apparaat kan de stroom van de steekproef door de lijn van de steekproef te controleren, en automatisch einde automatisch bepalen wanneer de kring wordt gebroken.

6. Speciale inrichting: om de straal van kromming aan te passen door de buigende krommingsrol met verschillende draadlijnen aan te passen.

7. De machineeigenschappen: LCD+ de enige de spaandermachine + motor, worden transmissiedelen allen ingevoerd uit originele producten, die hoge het plaatsen nauwkeurigheid, met lange levensuur, met geringe geluidssterkte regelmatig lopen;

8. De online controlepunten zijn verdeeld in zes groepen, elk met zes paren interfaces, die door 36 paren draden kunnen worden gecontroleerd.

Parameters:

Testpost: 6 post;

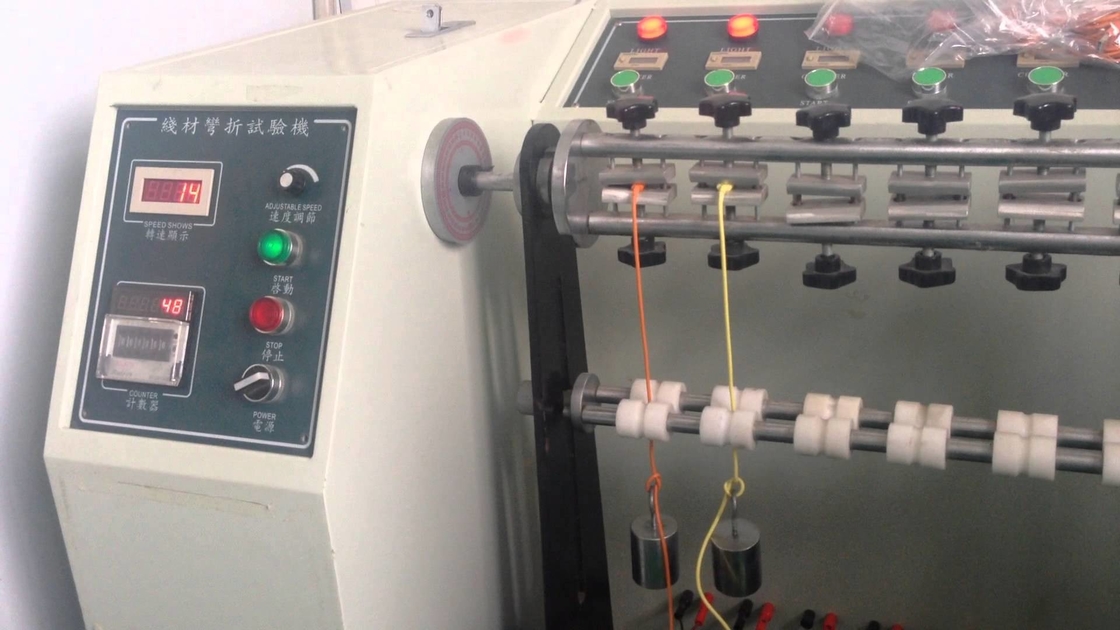

Testmethode: het hogere eind wordt bevestigd en het lagere eind hijsend gewicht. De steekproef wordt gebogen met vrije rotatie buigende kromming.

Steekproefdiameter: 0,3 ~ 15 mm Ф;

De buigende as van het krommingsbroodje: Ф 15, 20, 30, 40 Ф, 50 vervangbare mm Ф;

Steekproefsnelheid: 0 ~ 45 keer/min kunnen worden aangepast (nota: de testcyclus zoals bestaand uit vier stappen, namelijk als heen-en-weer rond 180 °);

Buigende Hoek: + zijn 90 °, van linkerkant (begin) aan het recht (eind) 180 °;

De afstand tussen gewichtsgewichten en buigende punten: 50150mm kunnen worden aangepast;

Controlewijze: touch screencontrole;

Hoofdlichaamsdeel: 45# hoog - kwaliteitsstaal en aluminiumstructuur;

Macht en transmissie: motor, ruwe industriële synchrone riem en synchroon wiel;

As van de de krommingsrol van het test de buigende punt: 45# hoog - kwaliteitsstaal, de behandeling van het oppervlaktechroom;

De online controlepunten zijn verdeeld in zes groepen met zes paren interfaces voor elke groep, die 36 paren draden kan ontmoeten gelijktijdig, en de controlepunten zijn 72 punten.

Motormacht: 0.75kw;

Macht: 220v50/60Hz 10A;

Machinegrootte: W1850*D800*H1700mm (met inbegrip van de hoogte van het voetwiel).
