De Eigenschappen van het de Evenwichtstoestand Warmtegeleidingsvermogen van ASTM C518 Meetapparaat door de Meter van de Hittestroom

De Eigenschappen van het de Evenwichtstoestand Warmtegeleidingsvermogen van ASTM C518 Meetapparaat door de Meter van de Hittestroom

Beschrijving:

De populaire manier dat het gebruiken van de meter van de hittestroom om het warmtegeleidingsvermogen en het weerstandsvermogen, samen met de computer te testen de autoinspectie en de rapportgeneratie kan bereiken.

Deze testmethode gemakkelijke, snelle en goede herhaalbaarheid, die voor de hitte overbrengend R&D van de metaalmaterialen geschikt is. Het kan ook gebruikt voor de test van plastiek, rubber, ceramisch, glas, grafiet en ander warmteisolerend materiaal.

Norm:

ISO 8301 Thermische isolatie -- Bepaling van evenwichtstoestand thermische weerstand en verwante eigenschappen -- De meterapparaten van de hittestroom

GB/T 10295 Thermische isolatie -- Bepaling van evenwichtstoestand thermische weerstand en verwante eigenschappen -- De meterapparaten van de hittestroom

Testmethode Van ASTM C518 Standaard voor Eigenschappen van de Evenwichtstoestand de Thermische Transmissie met behulp van de de Meterapparaten van de Hittestroom

ENGELSE Thermische prestaties 12667 van bouwmaterialen en producten - Bepaling van thermische weerstand door middel van de bewaakte warmhoudplaat en hittemethodes van de stroommeter - Producten van hoge en middelgrote thermische weerstand;

Specificatie:

1. Het gebied van warmtegeleiding: bladsteekproef 0.01-10W/mk, nauwkeurigheid minder dan 3%.

2. Thermische weerstandsmeting: 0.1~8 m2K/W

3. Steekproefafmetingen: 100*100mm, dikte 5 ~20mm.

4. Koude oppervlakte: 10℃~ 50℃, digitale displayer om de temperatuur, 0,1 niveaunauwkeurigheid te ontdekken. DPI 0.01℃.

5. De temperaturencontrole van de hitteoppervlakte: ruimtetemperaturen. - 99.99℃, gebruiken digitale displayer op hoge temperatuur om de temperatuur, 0,1 niveaunauwkeurigheid te ontdekken. DPI 0,01 ℃. De vlakke typeverwarmer, bidirectionele controleerbaar.

6. Het koude water van het oppervlaktegebruik - bad het koelen.

7. Gebruikscomputer aan test automatisch.

8. De stroommeter van de gebruikswpy hitte, de eigenschap 23.26w/m2*mV van de hittestroom.

9. De winddekking van gebruiksplexiglas, zodat de gehele testcursus kan direct worden waargenomen.

10. Koude en warmhoudplaathitte die gebied overbrengen: 150×150 (mm)

11. Koude en warmhoudplaat regelbare hiaatafstand: 0-160 (mm).

Testprocedure:

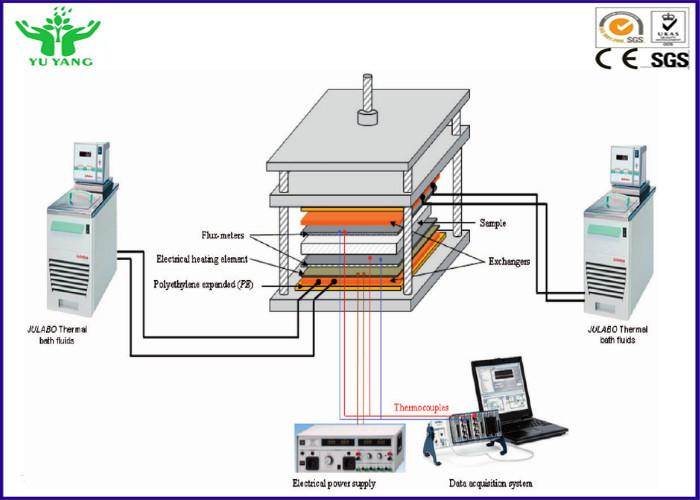

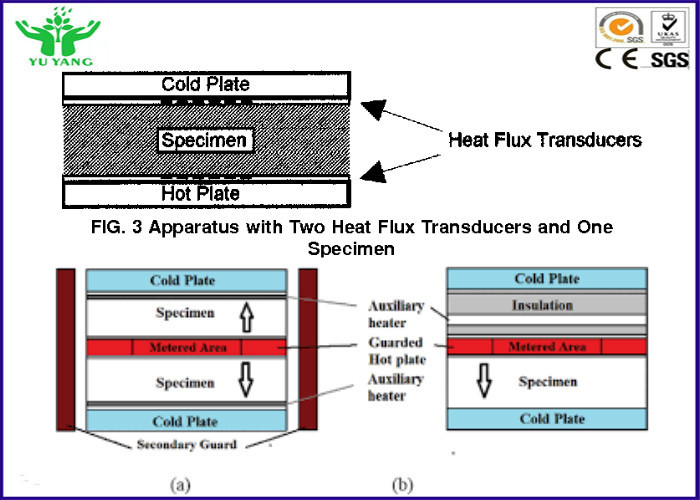

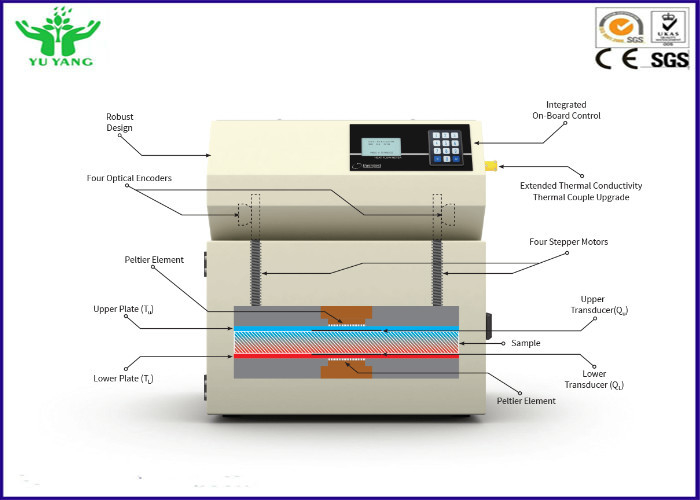

Deze test gebruikt een de Meterapparaat van de Hittestroom (HFM). De meter van de Hittestroom bestaat uit een koude plaat en een warmhoudplaat die de omvormers van de hittestroom voor het meten van hittestroom opnemen. Het te meten materiaal wordt geplaatst tussen de twee platen die aan verschillende temperaturen worden gecontroleerd om tot een hittestroom van hete aan koude plaat te leiden, die door de omvormers wordt gemeten. Het apparaat is gekalibreerd tegen materialen van bekend warmtegeleidingsvermogen en kan worden gebruikt om vlakke materialen in een brede waaier van dikte en geleidingsvermogen te meten. De tests worden algemeen uitgevoerd met een gemiddelde temperatuur tussen 35ºF en 110ºF, met het gemeenschappelijkste zijn 75ºF. Een temperatuurverschil van 40ºF – 50ºF wordt algemeen gebruikt.

Beëindigenresultaat:

Het warmtegeleidingsvermogen (k-waarde) en de thermische weerstand (r-Waarde) worden bepaald. Deze waarden kunnen worden gebruikt om energieverliezen door een materiaal te bepalen. Deze test kan worden gebruikt om aan r-Waarde verordeningen voor isolatiematerialen, zoals van de Federale de r-Waarde de Handelscommissie van de V.S. de „Regel“ te voldoen (10 CFR 460).

Speciale Nota's:

Deze methode kan vaak als alternatief voor ASTM C177 worden gebruikt, die dezelfde eigenschappen gebruikend een verschillend die apparaat bepaalt als een Bewaakt Warmhoudplaatapparaat (GHP) wordt bekend.
