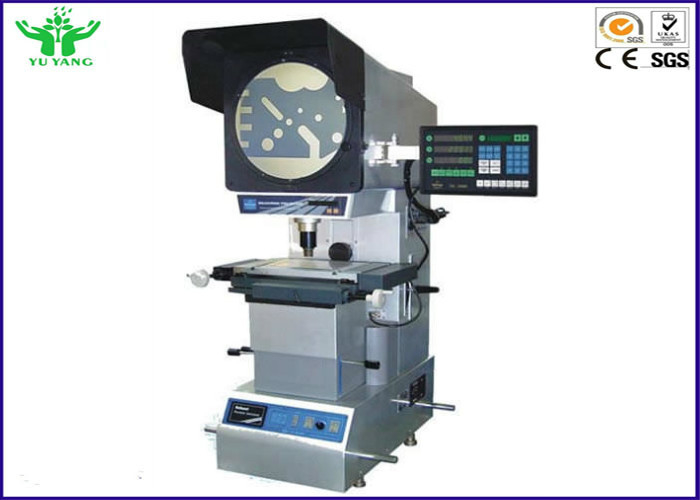

10x, 20x, 50x, van de het Profielprojector van 100x de Optische Digitale Verticale Maatregel voor Draad en Kabel
Toepassing:
1. De verticale profielprojector wordt hoofdzakelijk gebruikt voor de meting van de mechanische gedeelten van de lengte, hoek, contour en oppervlaktevorm.
2. Omwenteling 360 optische metende verticale profielprojector kan allerlei oppervlakte en overzicht van ingewikkelde werkstukken inspecteren, nok, schroefdraad, toestel, malensnijder etc. uitvoeren.
3. Optische metende verticale die profielprojector wijd in de handel van mechanisme, meter, elektriciteit, de lichte industrie, universiteit, onderzoekinstituut en meting-inspecterende afdeling wordt gebruikt.
4. De metingsgegevens kunnen output en printer en computer aansluiten.
Producteigenschappen:
• De projector van het hoogste kwaliteitsprofiel hoogst veelzijdig en gemakkelijk te werken;
• Grote reiswaaier 200mm x 100mm als norm;
• Lineair schaalstadium met 0.0005mm resolutie;
• Het fijne scherm van het grondglas voor duidelijk beeld;
• Ingebouwde profiel en oppervlakteverlichting;
• 10x, 20x, 50x, 100x-beschikbare projectielenzen.
Specificatie:
|
Model
|
YY616
|
|
Lijst
|
De grootte van de metaallijst
|
450 x280 mm
|
|
De grootte van de glaslijst
|
306x196mm
|
|
X-as reis
|
200mm
|
|
Y-as reis
|
100mm
|
|
Z-as reis
|
90 (voor nadruk)
|
|
Het meten van nauwkeurigheid
|
3+L/200 um
|
|
Resolutie (x-As, y-As): 0,001 mm
|
|
Het projectorscherm
|
Het schermgrootte (mm): Ø 312 Gebruikte range>Ø 300 (met de meterlijn)
|
|
Het scherm roterende waaier: 0°~360°
|
|
Resolutie (x-As, y-As): 1 ' of 0.01°
|
|
Lens
|
Vergroting: 10X de optie100x optie van de optie20x optie 50X
|
|
Objecten mening (mm): Ø30 Ø15 Ø6 Ø3
|
|
Het werk afstand (mm): 77.7 44,3 38,4 25,3
|
|
Max. hoogte van het het werkstuk: 90mm 90mm 90mm 90mm
|
|
Gegevens - verwerkingssysteem
|
DP-100multi-functie gegevens - het verwerkingssysteem, die in het Engels verschijnen, kan worden gebruikt om de gegevens te verzamelen en het punt, de lijn, de cirkel, de hoek en de afstand te meten.
|
|
Verlichting
|
De verlichting van transmissie en bezinning: 24V/150W-halogeen lamp.
|
|
Macht
|
110V/220V (AC), 50/60HZ, Totale power=400W
|
|
Koude
|
Gedwongen - luchtkoeling
|
|
Afmetingen
|
770*810*1120mm
|
|
Gewicht
|
170kg
|
|

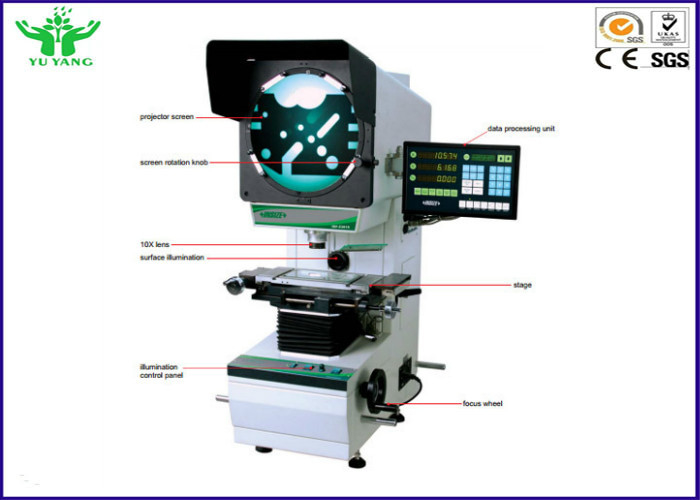

1. Het scherm
|
2. het scherm snelle verplaatsingsgreep
|
3. DP-400 Digitaal Lezen
|
|
4. Roterende boete - stem knop
|
5. projectorkader
|
6. hoofdlichaam van transmissieverlichting
|
|
7. X asknop
|
8. opheffende knop
|
9. positie
|
|
10. draag knop
|
11. stoflaken
|
12. Y as
|
|
13. Basis
|
14. Verticale het werklijst
|
15. scharniergroep
|
|
16. worktable
|
17. lagere stadiumlijst
|
18. bezinningsverlichting
|
|
19. objectief
|
20. hogere stadiumlijst
|
21. ongeldige positie
|
|
22. slotschroef
|
23. elastische drukcilinder
|
|

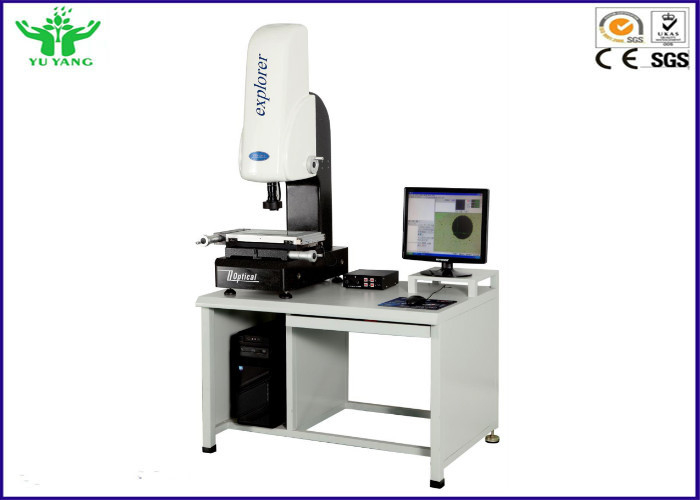

Kenmerken:
1) Stevig kader, groot LCD touch screen en geavanceerde QM2.0-software;
2) Hoog - kwaliteitsoptica voor kernachtige en duidelijke beelden;
3) Regelbare LEIDENE oppervlakte en contourverlichting;
4) Hoge resolutie industriële CCD camera;
5) 6.5X détentezoomlens veranderlijk binnen de waaier van 30-190x-vergroting;
6) Gemakkelijk om gebruikersinterface in werking te stellen;
7) Uitgebreide functie van druk, besparings en het uitvoeren gegevens;
8) Het rapportoutput van Excel, van het woord of txt van het multi-formaat, en de input en de output van DXF;
9) Meting van de niet-contact de optische hoogte;
10) Automatische rand-ontdekkende functie;
11) Maak sparen en het programma invoeren;
12) Breng foto en meting in kaart;
13) De functie van het afmetingsetiket;
14) De statistische functie van SPC;
