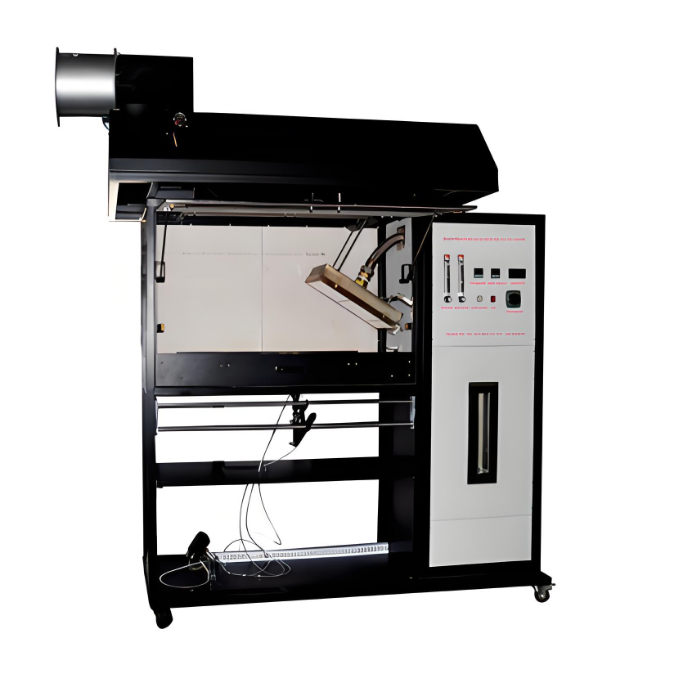

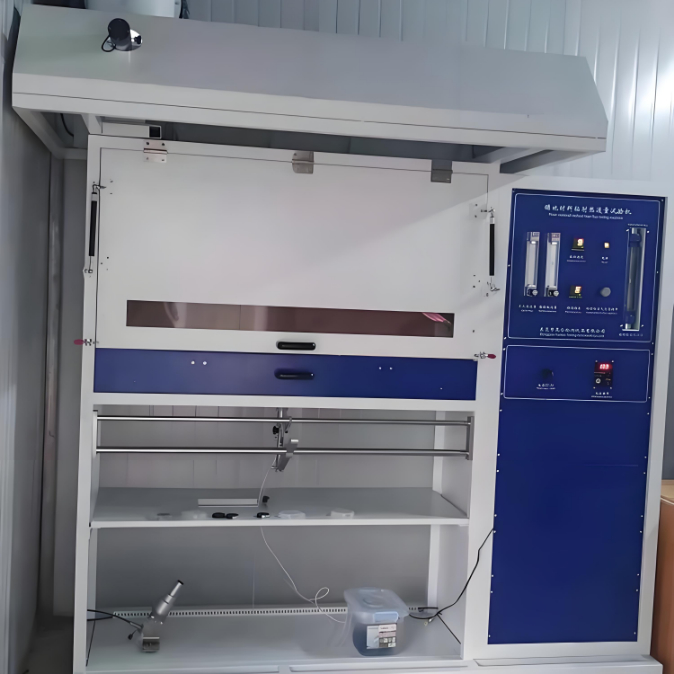

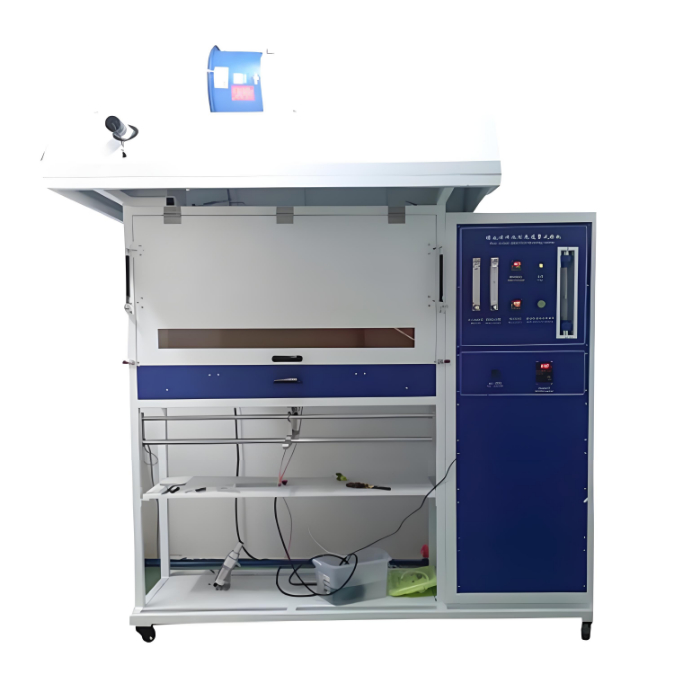

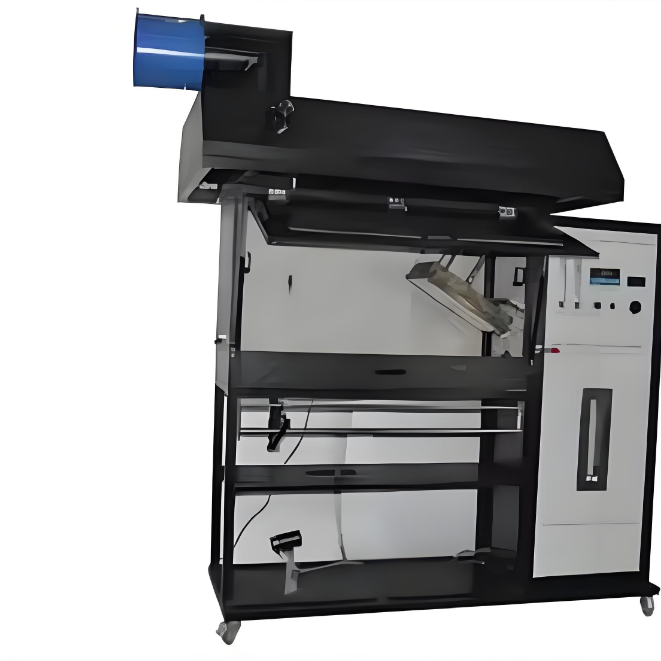

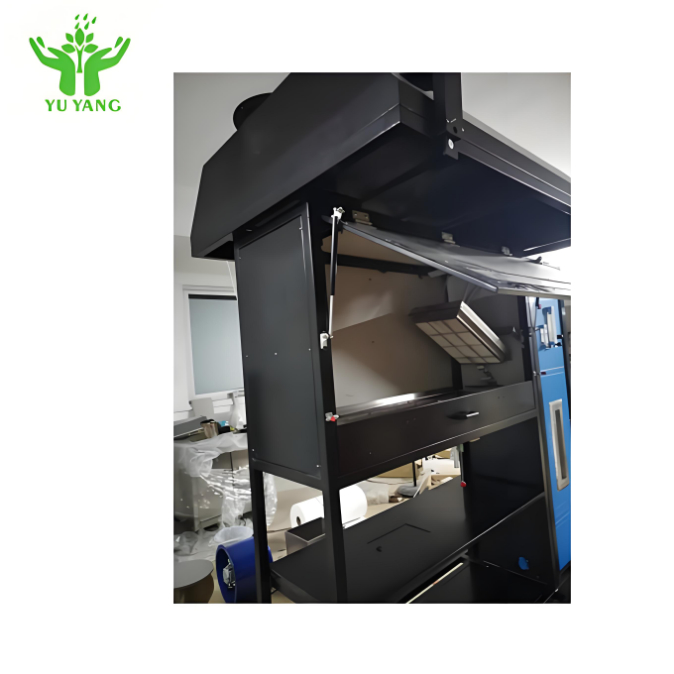

ISO 9239-1 ASTM E 648 Floor Radiant Heat Flux Test Machine Tester
Beschrijving:
Deze testmethode wordt gebruikt om de kritische stralingsstroom van horizontaal gemonteerde vloerbedekkingssystemen die worden blootgesteld aan een vlammende ontstekingsbron in een gegradueerde stralingswarmteomgeving te meten.in een testkamerHet kan ook worden gebruikt om dezelfde kritieke stralingsstroom te meten voor blootgestelde zoldervloer cellulose isolatie.vloer- en vloerplaten van rubber en kunststofHet apparaat kan worden gereageerd verbranding prestaties vloeren met inbegrip van het gebruik van een substraat, drager materiaal, drager materiaal,of vloermaterialen andere wijzigingen kunnen de testresultaten beïnvloeden, dat wordt gebruikt om onder gecontroleerde omstandigheden in het laboratorium de verbrandingskenmerken van de splijtstof te testen en te beschrijven aan de warmte van de reactie op vuur.
Standaard
1. ISO 9239-1-2010 Reactie op brandtests voor vloerbedekkingen -- Deel 1: Bepaling van het brandgedrag met behulp van een stralingswarmtebron
2. GB/T 11785-2010 Reactie op brandtests voor vloerbedekkingen Bepaling van het brandgedrag met behulp van een stralingswarmtebron
3. ASTM E 648: Critische stralingsstroom van vloer standaard test - bedekkingssysteem gebruikt stralingswarmte energie
Structuur:

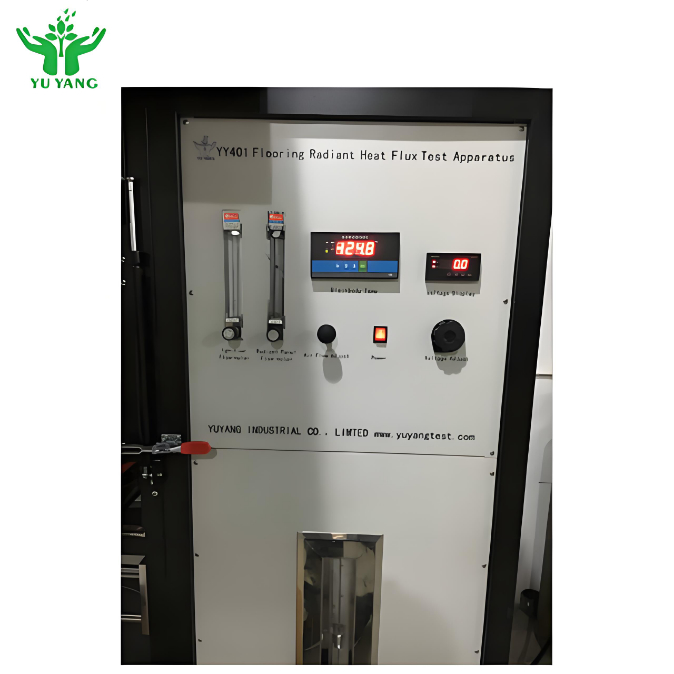

1De structuur van de machine bestaat uit twee delen: een verbrandingskamer en een besturingskamer.
2Verbrandingskamergrootte: ongeveer L1420*W1200*H2300 (mm).
3Controlekamer/verbrandingskamer materiaal: hoogwaardige 304# roestvrij staalplaat, CNC-machineverwerking.
4Blowtorch: Voldoet volledig aan de eisen van GB/T 11785.
5Andere mechanische onderdelen zijn vervaardigd van 304 roestvrij staal of 45° staal, anti-corrosie en anti-roest.
Kenmerken:
1Alle structurele onderdelen zijn gemaakt van roestvrij staal, uiterlijk en corrosiebestendigheid;

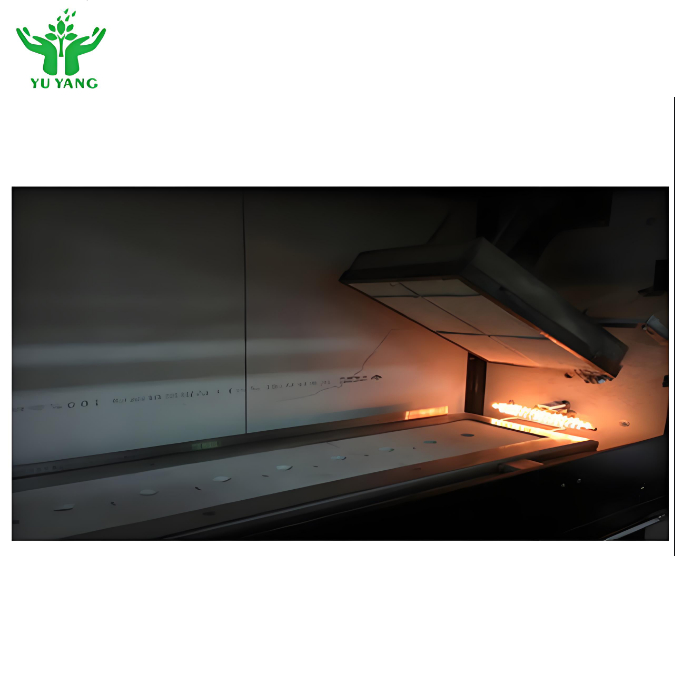

2De stralingsbron is een porieuze keramische warmte-uitstralingsplaat van 300 mm*450 mm en 30° gekanteld.
3De calorimeter is geïmporteerd uit de Verenigde Staten, bereik 50kW / m2;
4. De ontstekers met een diameter van 0,7 mm, 19/EA, bevinden zich aan de onderkant van de middellijn van elke 60°;
5. De standaardplaat is gemaakt van calciumsilicaat zonder coatinglaag, met een afmeting van 1050*250 mm en een dikte van 20±1 mm, een dichtheid van 850 ± 100 kg/m3;
6. Kleine roestvrijstalen hulpontstekingsbrander ontstoken monster;
7Inlaatstroomcontrole klep, precieze controle van de propaanstroom;
8- Uitgerust met een luchtblazer die lucht en gemengd gas door het venturi-gas levert.
Toepassingsgebied:
De testinrichting voor de stralingswarmte-stroom van vloeren is bestemd voor pavingmaterialen die horizontaal worden geplaatst en worden blootgesteld aan een schuin warmte-stralingsveld met een kleine vlam; verschillende vloermaterialen zoals:textiel tapijten, kurkplanken, houten planken, rubberen platen en plastic vloer en vloer spuitmateriaal.
Technische parameters:
|
Maximaal werkvermogen
|
5 kW
|
|
Timing nauwkeurigheid
|
< 1 s / h
|
|
Warmtefluxmeter Meetbereik
|
(0-15) Kw / m2; (warmte-stroom van de klant)
|
|
Zwarte lichaamstemperatuurfout
|
± 5 °C;
|
|
Rookvermogen
|
(2,5 ± 0,2) m / s
|
|
Rookcapaciteit
|
(39-85) m3 / min
|
|
Grootte van de poreuze vuurvaste stralingsplaat
|
300 mm × 450 mm, de capaciteit voor een hoge temperatuur van ongeveer 900 °C;
|
|
Thermocouple
|
met een diameter van 3,2 mm, voorzien van een gewapende thermocouple van roestvrij staal van het type K
|
|
Brandende fakkel
|
diameter ¢ 10 mm diameter ¢ 6 mm, spuitbuis op het gat van 35 ¢ 0,7 mm
|
|
Vlamhoogte
|
60 ~ 120 mm verstelbaar
|
|
Ontstekingssysteem
|
elektrische ontsteking met hoge spanning
|
|
Grootte van de brandbak
|
L1420 * W1200 * H2300 (mm)
|
|
Sterk uitlaatstelsel
|
de machine is uitgerust met een sterke ventilator, wanneer de test is voltooid, start het uitlaatventilator systeem zal worden uitgeput
|
