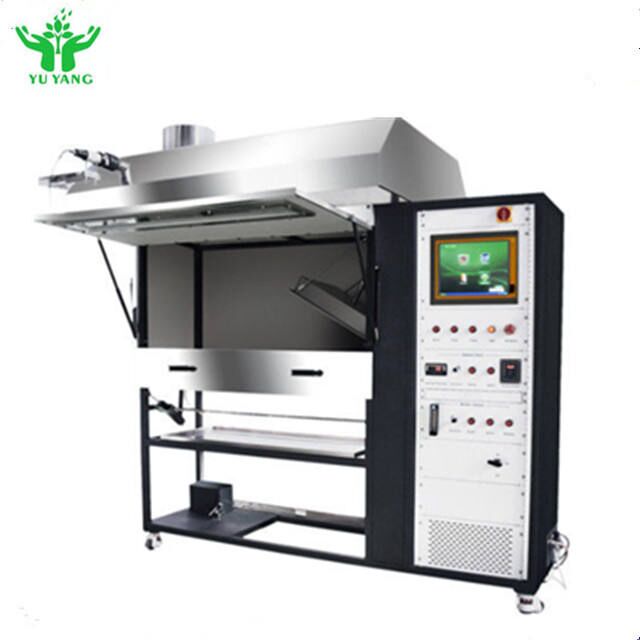

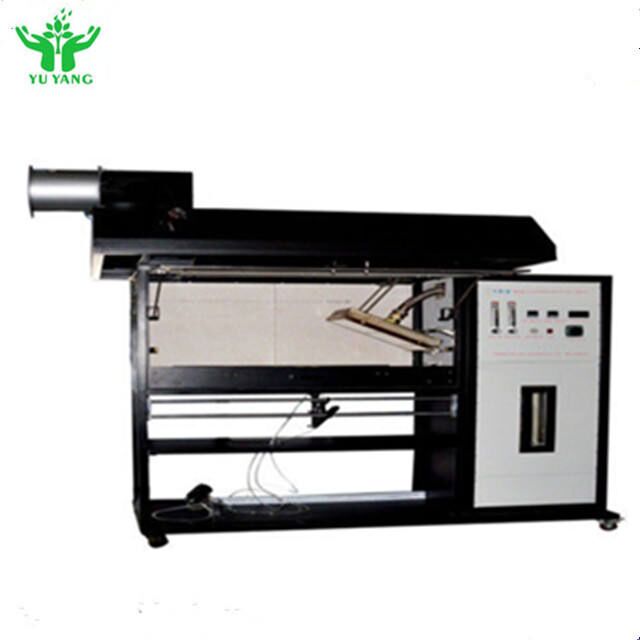

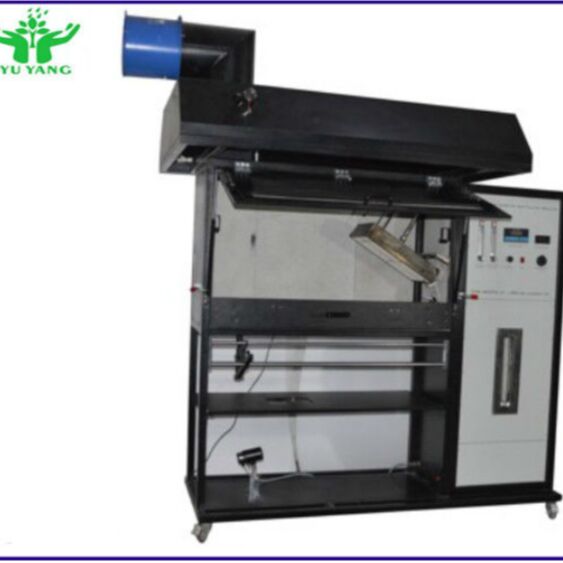

ISO 9239-1 ASTM E 846 Vloerbedekking Stralingswarmtestroom Testapparaat Tester Machine

De ISO 9239 Stralingspaneeltest is de hoeksteen van de testen voor de reactie van vloermaterialen op brand in het Euroclass-systeem. Het apparaat meet de verspreiding van vlammen van het monster onder thermische blootstelling met behulp van een stralingswarmteontstekingsbron. De thermische blootstelling simuleert een brand die groeit in de ruimte van herkomst en die door een deuropening straalt op vloeren in een aangrenzende ruimte of gang.

Dit stralingspaneeltestapparaat voor vloeren kan ook worden gebruikt voor tests volgens de normen ASTM E648 en DIN 4102; Deel 14.

• GB/T 11785 "Vloerprestaties bij verbranding meting - een stralingswarmtebron"
• ISO 9239-1:2002 "Vloerprestaties bij verbranding Deel 1 - de verbrandingsprestaties worden bepaald met een stralingswarmtebron"
• ASTM E648: Standaard testmethode voor kritische stralingsflux van vloerbedekkingssystemen met behulp van stralingswarmte
• ASTM E970: Standaard testmethode voor kritische stralingsflux van blootgestelde zoldervloerisolatie met behulp van een stralingswarmtebron
• NFPA 253: Standaard testmethode voor kritische stralingsflux van vloerbedekkingssystemen met behulp van een stralingswarmtebron

• Geïsoleerde testkamer met calciumsilicaat isolatieplaat en temperatuurbestendig observatievenster
• Roestvrijstalen monsterondersteuningsconstructie gemonteerd op een schuifplatform voor veilig en gemakkelijk laden van monsters

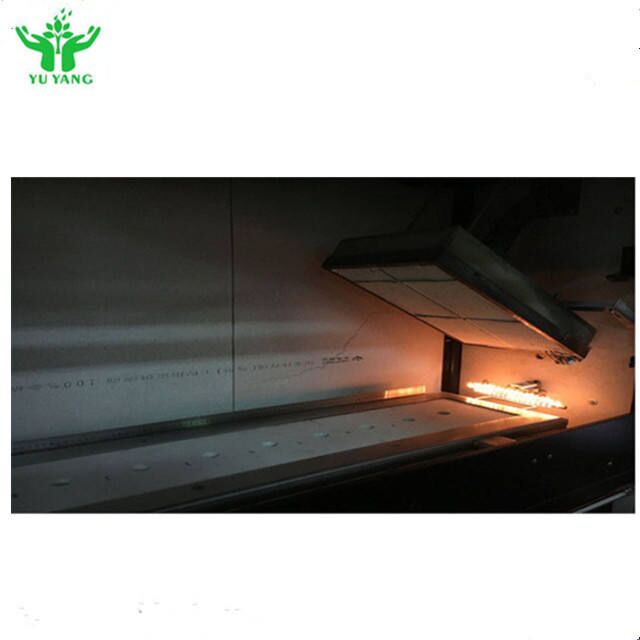

• Met gas gevoed stralingspaneel onder een hoek van 30º, gericht op horizontaal gemonteerd vloerbedekkingssysteemmonster
• Stralingsenergiefluxverdeling variërend van nominaal maximum van 10,9 kW/m² tot minimaal 1,1 kW/m²
• Dummy kalibratiemonster met houder, gekalibreerde warmtestroommeter en montage
• Afstand afgebrand tot vlamdoving omgezet in equivalente kritische stralingsflux in kW/m²
• Warmtestroommeter: Bereik 0-50 kW/m²; Oppervlakte-emissiviteit: ε=0,95±0,05
• Rookmeetsysteem volgens DIN 50055 gemonteerd op een apart frame bij de uitlaat
• Controlekast voor handige observatie tijdens het opstellen en kalibreren van de apparatuur
• Automatische ontsteking van het stralingspaneel met veiligheidsuitschakeling
• Automatische bewegende T-type ontstekingsbrander
• Roestvrijstalen kap met rookmeetpoorten
