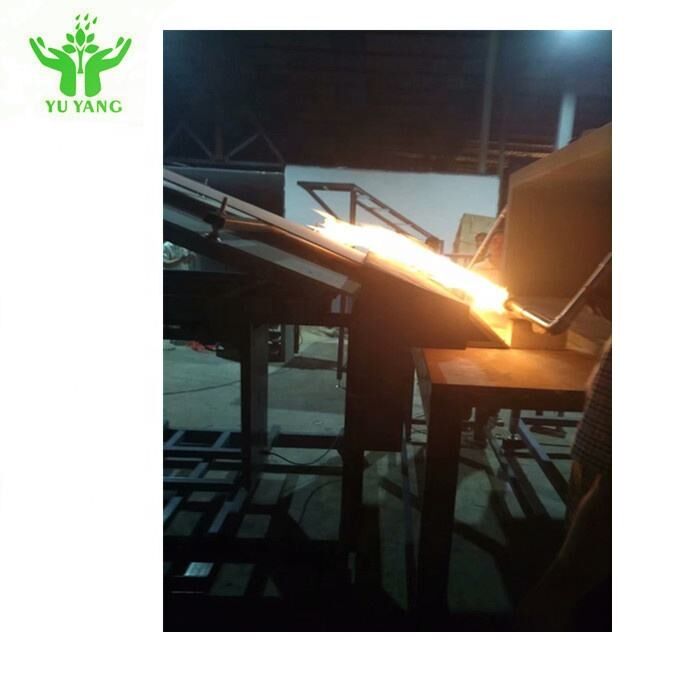

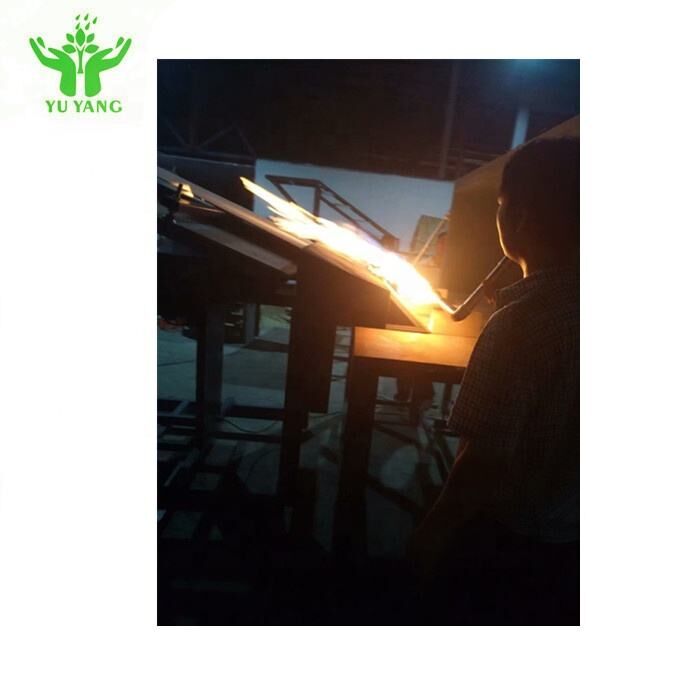

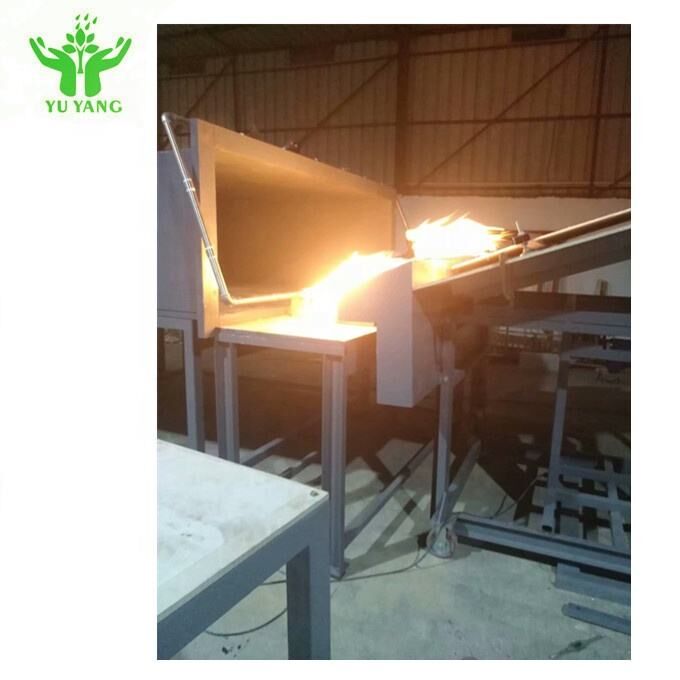

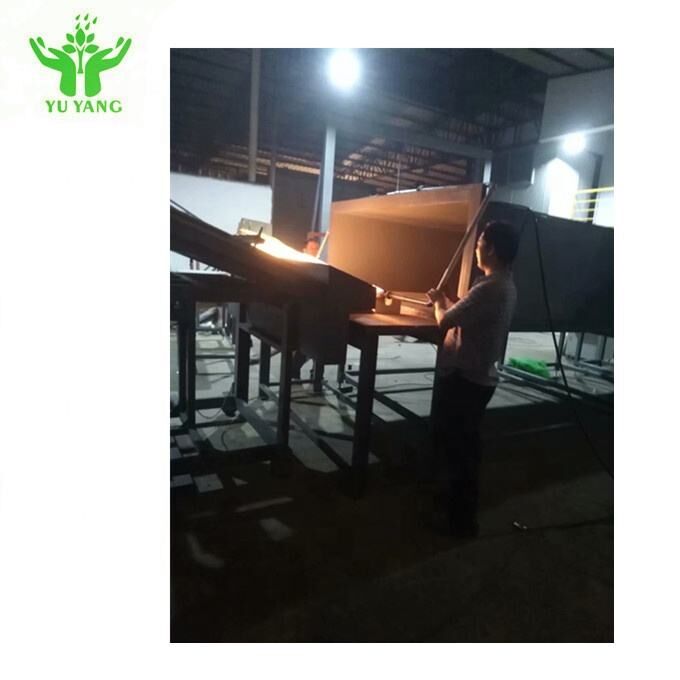

Brandproefapparatuur voor Zonnecellen Vlamverspreiding & Gloeiende Brandproefmachine

De testmachine voor de verspreiding van vlammen en brandmerken met zonnecellen is ontworpen en ontwikkeld op basis van de normen UL 1730 en IEC 61730-2.Dit instrument simuleert reële omstandigheden om de brandwerende prestaties van dakonderdelen te beoordelenHet wordt ook gebruikt voor het testen van de brandvertragende prestaties van fotovoltaïsche componenten.

• UL 1730: Monitoren en accessoires voor rookmelders voor individuele woonruimtes van meergezinswoningen en hotel-/motelkamers
• UL 790: Standaardproefmethoden voor brandproeven van dakbedekkingen
• IEC 61730-2 Bijlage A: Brandproeven, vlamverspreiding en brandproeven
• ASTM E 108-04: Standaardproefmethoden voor brandproeven van dakbedekkingen
• KS C IEC 61730-2 Bijlage A: Brandweerstandstest, vlamverspreidingstest en brandtest

• Materiaal voor het dakbedekking van multiplex: 1,300 ((W) × 1,000 ((D) × 120 ((H) mm voor de installatie van proefmonsters
• Niet-brandbaarheidstestbord dat wordt geïnstalleerd bij het testen van het eind- tot eindtemperen van het paneel
• Ventilatorbesturingsbord van roestvrij staal met instelbare testhoek: 1,440 × 940 mm
• Korrosiebestendig staal hoofdframe: 1,020 ((L) × 1,000 ((D) × 1,473 ((H) mm
• Niet-brandbare platen assemblage die dakplaten en randjes simuleert: 330 ((W) × 2,130 ((D) × 584 ((H) mm
• Luchtstroom: 19 ± 8 km/h (5,5 m/sec) met anemometerbewaking
• Afzonderlijke ventilatiesystemen voor de buitenluchtonttrekking
• Honingraatfilter en gasinlaatgeleider in luchtkanaal
• Ventilatieleidingen met hellingsregelingspaneel voor luchtstroomrichtingsregeling
• Gidsplaten van roestvrij staal om een stabiele luchtstroom te garanderen
• Materiaal voor roestvrijstalen leidingen: 2,130 ((W) × 762 ((H) × 3,000 ((L) mm
• 220V, 50Hz driefaseventilator met omgekeerd systeem en minimale doorstroming van 300m3/min
• Inverter met oneindig wisselend toerental (0-100% verstelbaar)
• Gasbranders voor intermitterend vuur, vlamverspreiding en vliegend vuur: 1,12 m lang met 12,7 mm × 0,91 m spleet
• Gaskontroleventiel met hoge precisie met een capaciteit van 22 000 Btu/min (387 kWh)
• Hoofdbranderthermocouple bij 58,7 mm 888 ± 28°C
• Automatisch ontstekingssysteem met ontstekingselektrode van 1,8 kVp
• Temperatuurregelsysteem met drukmeters van hoge precisie
• Metalen draagmateriaal met draaibare pallets

• Computersysteem met LabView-software en 10,2" LCD-scherm
• Gegevensverzamelingssysteem met NI-gegevensverzamelkaarten
• Systemcomponenten omvatten: 16-bits thermocouple-invoermodule, 16-bits A/D-conversie-invoermodule, data-invoer/uitvoermodule, 12-bits A/D-conversie-uitvoermodule, 4 en 8-slot backplane, LabView-modules,en Ethernet-netwerkmodule
• Brandtestsystemen met gasbranders die een temperatuur van 880 ± 10 °C handhaven

• Elk deel van dakbedekkingsmaterialen dat vanuit het testdek in vlammen of gloeiende deeltjes wordt geblazen
• Opening van het dakdek door schuiven, splitsen of buigen van materialen
• Brandveiligheidsklasse:
  • Klasse A: vlamverspreidingsbereik 1,82 m
  • Klasse B: vlamverspreiding 2,4 m
  • Klasse C: vlamverspreiding 3,9 m

• Elk onderdeel of onderdeel dat in vlammen uit het testdek wordt geblazen of valt
• Verdwijning van lichtdeeltjes in dakconstructiecomponenten
• Voortdurende verbranding van onderdelen of panelen
