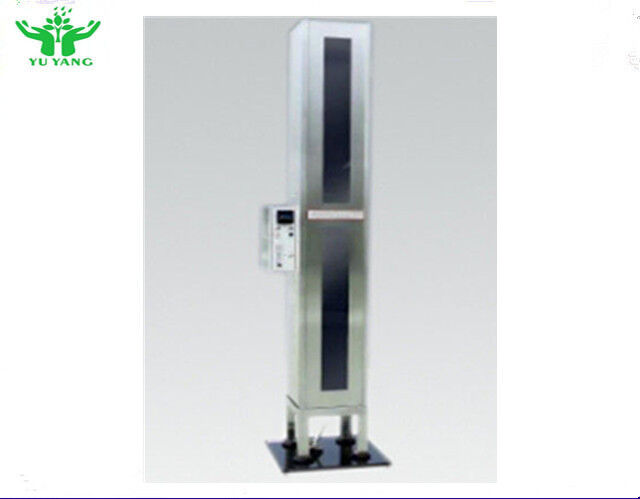

NFPA 701-2004 Methoden 2 Textiel- en filmvlamverspreidingstester

Deze vlamverspreidingstester is ontworpen om de verspreiding van vlam buiten het gebied dat aan ontstekingsbronnen is blootgesteld, te beoordelen.andere weefsels, met inbegrip van meerlagige weefsels, films, kunststof jaloezieën met of zonder versterking of steun en materialen met een oppervlakte-dichtheid van meer dan 700 g/m2.

NFPA 701-2004 Methoden 2

• Afmetingen van de oven: lengte en breedte (305 ± 5) mm, hoogte (2130 ± 10) mm
• Constructie: 1,5 mm dik 304 roestvrij staal met transparant uitzichtvenster
• De bovenste steekproefstaaf: geplaatst op 1190 ± 10 mm van de onderkant van de oven met 4 mm horizontale uitlijningsgaten
• Bovenstaaf samenstelling: staalstaven met een diameter van 1,5 ± 0,1 mm of van 3,0 ± 0,1 mm, een lengte van 330 ± 10 mm met geslepen uiteinden
• Onderste steekproefstaaf: staalstaven met een diameter van 1,5 ± 0,1 mm, een lengte van 255 ± 10 mm met geslepen uiteinden
• Verticale geleidingsdraden: zachte staaldraadparen geplaatst 100 ± 5 mm van het midden, 200 ± 5 mm van elkaar verwijderd
• Draadverschil: 25 ± 2 mm van voren naar achteren in de kamer
• Montage van de leiddraad: staven met een diameter van 6 ± 0,05 mm
• Bovenkamer: glasvezeldoek-baffel (1000 ± 10) mm × (125 ± 5) mm met versterkte uiteinden

• Installatie: vaste stoel met 20 graden kanteling
• Verwarming: 800-1000 BTU/ft3
• Positie van het spuitstuk: 100 mm van de testbodem
• Stroommeter: rotortype met een maximumbereik van 150 L/u of 300 L/u
• Naaldklep: bedieningen voor het instellen van de vlamhoogte
• Drukmeter: 0-1MPa met een nauwkeurigheid van 0,5
• Vlammeting: nauwkeurige schaal met een nauwkeurigheid van 1 mm

• Ontsteking: automatische ontsteking met hoge spanning
• Verbrandingstimer: 0-99,99s programmeerbaar, 0,01s resolutie, 0,1s nauwkeurigheid
• Continu verbrandingstimer: 0-99,99s programmeerbaar, 0,01s resolutie, 0,1s nauwkeurigheid
• Automatisering: geïntegreerde besturing van ontsteking, verbrandingstijd en duur van de verbranding
