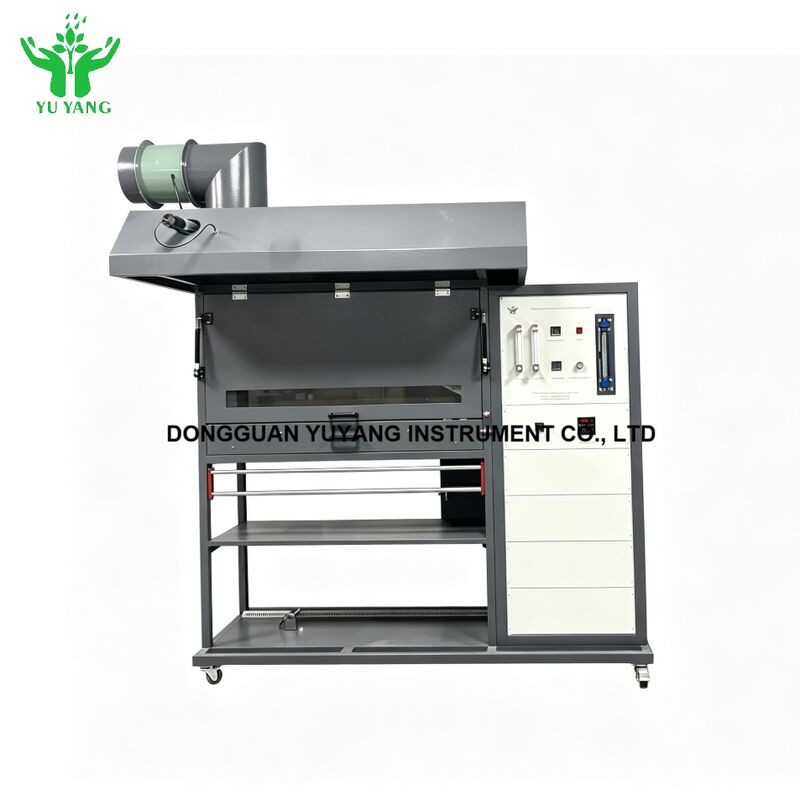

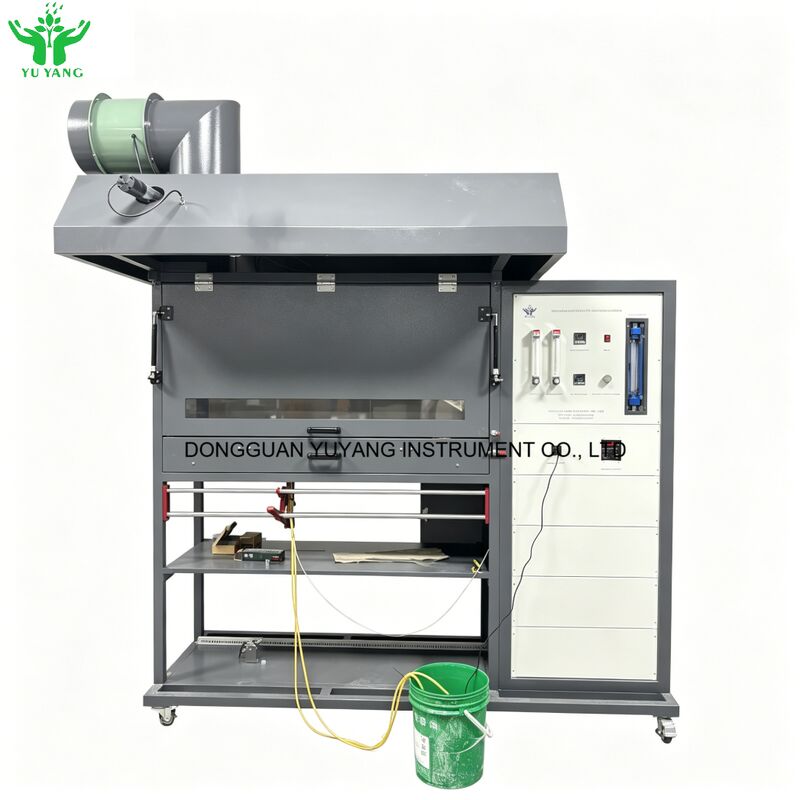

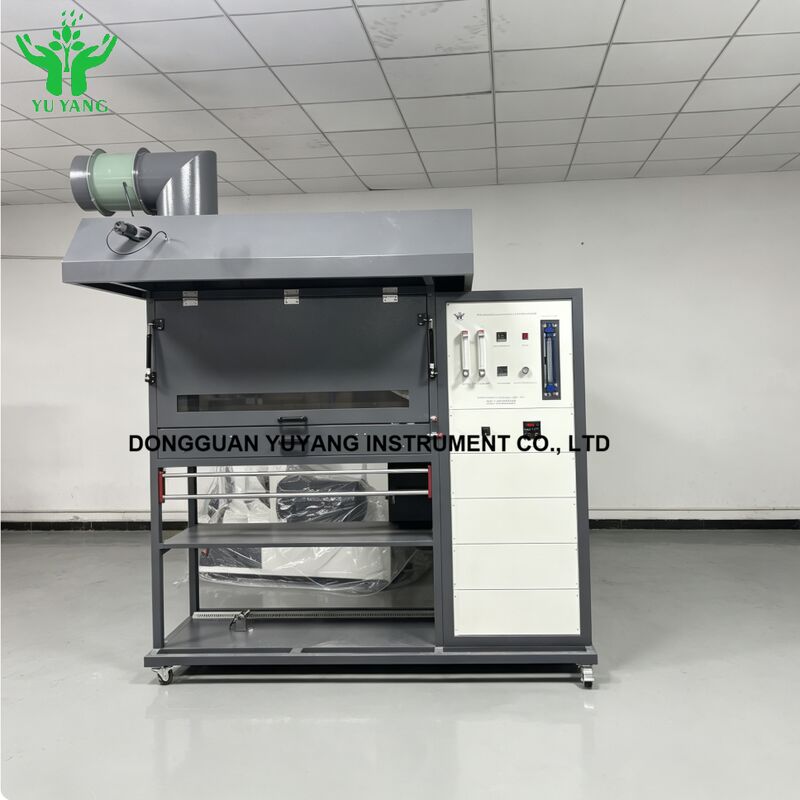

YUYANG ISO 9239-1 & ASTM E648 Vloerstralingspaneel Testapparaat
Beschrijving:
De Vloerstralingspaneel tester (ISO 9239, Vloerstralingspaneel Tester) is een testmethode die de vlamverspreiding op vloermateriaal formeel reflecteert onder omstandigheden met terugstroming wanneer brand ontstaat in een gebouw in een aangrenzend compartiment of ruimte, of wanneer hoge temperatuur gassen naar het vloeroppervlak stralen en een geaccumuleerde warmtestraling opbouwen halverwege tijdens een brand in een vroeg stadium van groei.
Normen:
ISO 9239-1: Reactie op brandtesten voor vloeren - Deel 1: Bepaling van brandgedrag met behulp van een stralingsbron
ISO 9239-2: Reactie op brandtesten voor vloeren - Deel 2: Bepaling van vlamverspreiding bij een warmtefluxniveau van 25 kW/m2
ASTM E 648: Standaard testmethode voor kritische stralingsflux van vloerbedekkingssystemen met behulp van een warmtestralingsbron
Structuur:
1. De structuur van de machine bestaat uit twee delen: een verbrandingskamer en een regelkamer.
2. Afmetingen verbrandingskamer: ongeveer L1420*B1200*H2300 (mm).
3. Materiaal regelkamer/verbrandingskamer: hoogwaardige 304 # roestvrijstalen plaat, CNC-machineverwerking.
4. Branders: Voldoet volledig aan de eisen van GB/T 11785.
5. Andere mechanische onderdelen zijn gemaakt van 304 roestvrij staal of 45# staal, corrosie- en roestwerend.
Kenmerken:
1. De resulterende testkamer is geïsoleerd met calciumsilicaat isolatieplaat en voorzien van een temperatuurbestendig observatievenster.
2. De roestvrijstalen monsterhouder is gemonteerd op een schuifplatform voor veilige en eenvoudige belading van het testmonster.
3. De stralingswarmte wordt toegepast door middel van een gasgestookt paneel, onder een hoek van 30º geplaatst, en gericht op een horizontaal gemonteerd vloerbedekkingssysteem specimen.
4. Het stralingspaneel genereert een stralingsenergiefluxverdeling variërend van een nominaal maximum van 10,9 kW/m2 tot een minimum van 1,1 kW/m2.
5. Dummy kalibratiespecimen met houder, gekalibreerde warmtefluxmeter en montage.
6. De afgelegde afstand tot vlamuitdoving wordt bereikt en, door kalibratie, omgezet in een equivalente kritische stralingsflux, in kW/m2.
7. Warmtefluxmeter: Bereik 0 ~ 50 kW/m2; Oppervlakte-emissiviteit: ε=0,95± 0,05.
8. Een rookmeetssysteem, volgens DIN 50055, is gemonteerd op een apart frame bij de uitlaatpijp.
9. Regelrek voor gebruiksgemak, waardoor observatie van het apparaat en de bedieningselementen mogelijk is tijdens het opzetten en kalibreren van de apparatuur.
10. Het heeft de functie van automatische ontsteking van het stralingspaneel en een veiligheidsuitschakeling.
Toepassingsgebied:
Het vloerstralingswarmteflux testapparaat is voor bestratingsmaterialen die horizontaal worden geplaatst en worden blootgesteld aan een schuin warmtestralingsveld met een kleine vlam; diverse vloermaterialen zoals: textiel tapijten, kurkplaten, houtplaten, rubberplaten en kunststof vloeren en vloerspuitmaterialen.
Technische parameters:
|
Maximaal bedrijfsvermogen
|
5kw
|
|
Timing nauwkeurigheid
|
<1s >
|
Meetbereik warmtefluxmeter
|
(0-15) Kw / m2; (warmtestroom klant-eigendom)
|
|
|
Fout zwarte lichaamstemperatuur
|
± 5 ℃
|
|
Rooksnelheid
|
(2,5 ± 0,2) m / s
|
|
Rookcapaciteit
|
(39-85) m3 / min
|
|
Afmetingen poreuze vuurvaste stralingsplaat
|
300 mm × 450 mm, met de mogelijkheid van ongeveer 900 ℃ hoge temperatuur;
|
|
Thermocouppel
|
diameter van 3,2 mm K-type roestvrijstalen gepantserde thermocouple
|
|
Branders
|
diameter ¢ 10 mm diameter ¢ 6 mm, spuitbuis op het 35 ¢ 0,7 mm gat
|
|
Vlamhoogte
|
60 ~ 120 mm instelbaar
|
|
Ontstekingssysteem
|
hoogspanning elektronische ontsteking
|
|
Afmetingen branderbak
|
L1420 * B1200 * H2300 (mm)
|
|
Sterk afzuigsysteem
|
De machine is uitgerust met een sterke ventilator. Wanneer de test is voltooid, start het afzuigventilatorsysteem
|
